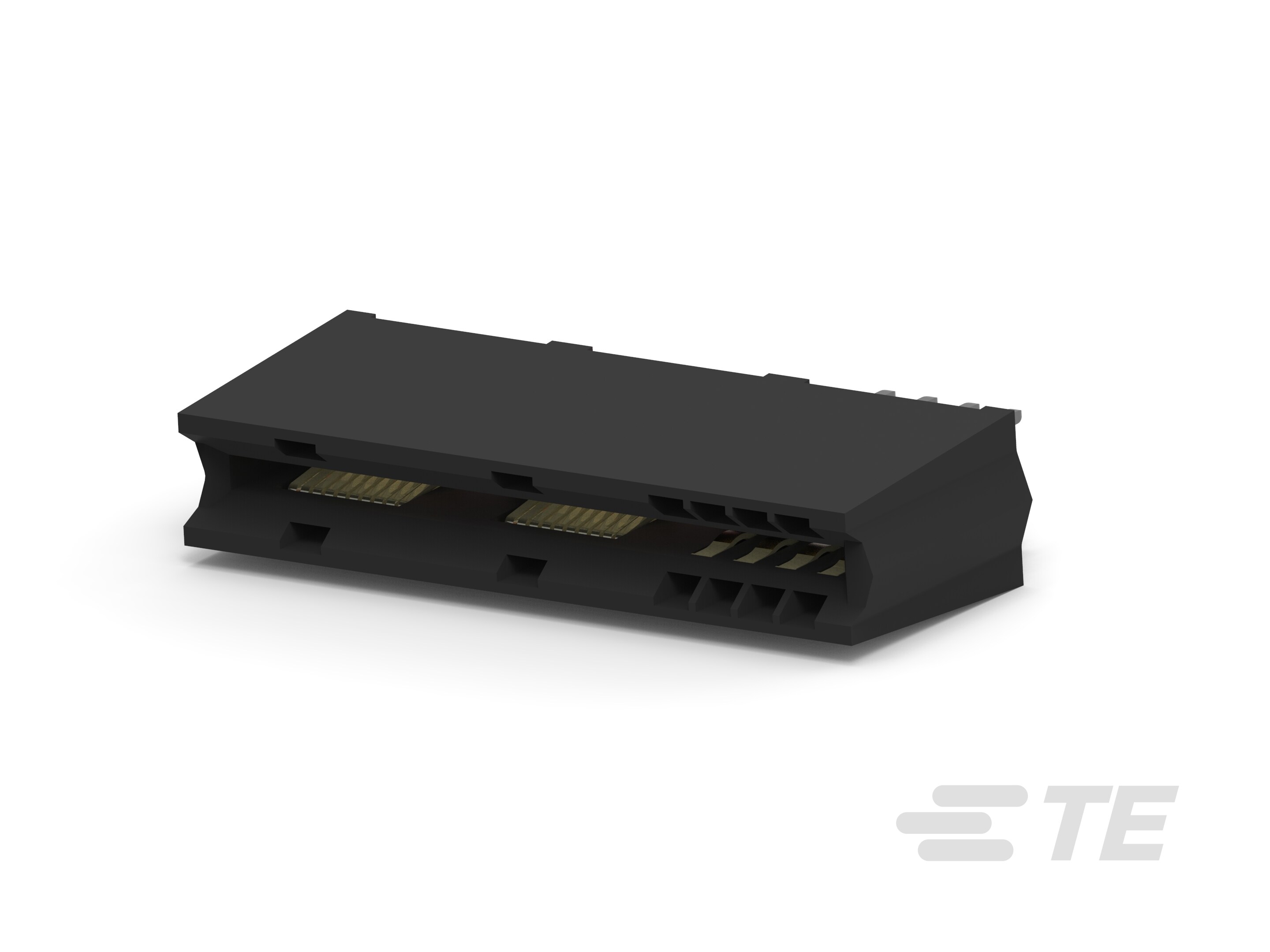

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 壳体类型 : 母端, 母端

  • Connector System : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插座

  • 产品类型 : 连接器组件

结构特性

  • PCB 安装方向 : 垂直

  • 选择性装载 :

  • Number of Positions : 12

  • 电源针数量 : 4

  • 信号针数量 : 8

  • 双位置数量 : 2

  • 单位置数量 : 4

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 : 250

接触件特性

  • 端子基材 : 磷青铜

  • Contact Current Rating (Max) (A): 3, 35

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .76 µm [ 30 µin ]

  • 电源端子电镀材料 : 优选金

  • 信号端子材料 : 磷青铜合金

  • 端子端接区域电镀材料 :

  • 电源端子材料 : 磷青铜合金

  • 端子保持力 : 不带

  • 信号端子电镀材料 :

端接特性

  • 印刷电路板端接方法 : 通孔 - 免焊连接

  • 端接柱体和尾部长度 (mm): 4.24, 5.08

  • 端接柱体和尾部长度 (in): .2

机械附件

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • 接合对准类型  极化

壳体特性

  • Centerline (Pitch) : 2.5 mm [ .098 in ]

  • 外壳材料 : 热塑塑料

  • 端盖 : 不带

  • 壳体颜色 : 黑色

尺寸

  • 电源端子中心线 (in): .508

  • 高度 (mm): 15

  • 模块长度 : 39.7 mm [ 1.563 in ]

  • PCB 厚度(建议) : 2.36 mm [ .093 in ]

使用环境

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • UL 防火等级 : UL 94V-0

包装特性

  • 封装数量 : 192

  • 封装方法 :

其他

  • 适用于 : 卡边缘或汇流条公端
