特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

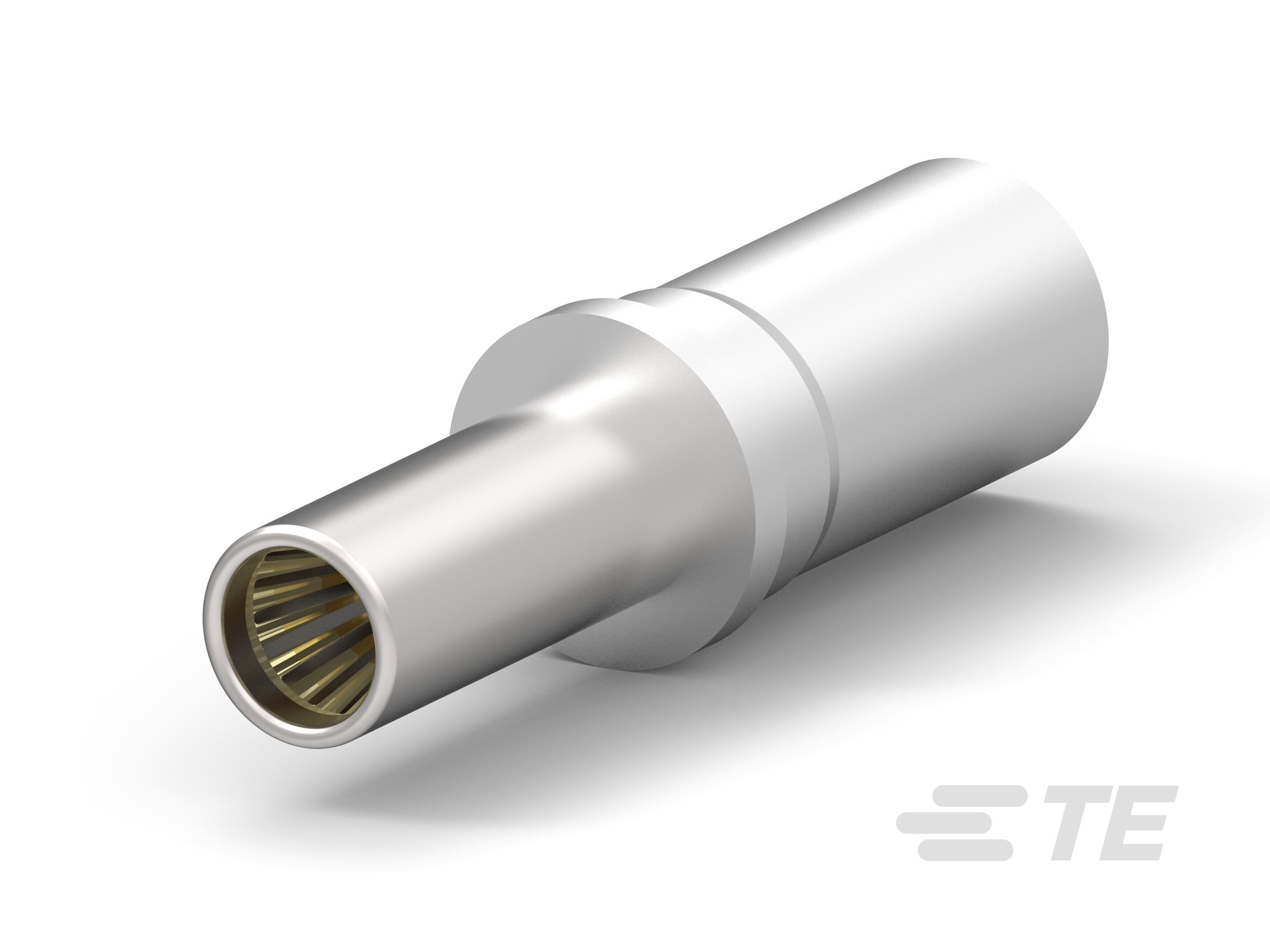

产品类型特性

  • 产品类型 : 端子

  • Connector System : 线到板

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子形状 : 圆形插座

  • Contact Current Rating (Max) (A): 35

  • 端子类型 : 插座

  • 端子基材 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .76 µm [ 29.92 µin ]

  • 端子接触部电镀材料表面涂层 :

  • 端子端接区域电镀材料 :

  • 导线端子端接区域电镀材料 :

  • 压接部电镀涂层 :

  • 压接区域电镀厚度 : 5 µm [ 200 µin ]

  • 接触角 : 直式

  • 端子底板材料 :

  • 底板材料厚度 : 1 µm [ 40 µin ]

  • 端子电镀材料 :

端接特性

  • 线缆尺寸 (AWG): 8

  • 线缆尺寸 (mm²): 7 – 8

  • 线缆尺寸 (CMA): 13814.67 – 16774.96

  • 端接类型 : 压接

机械附件

  • 连接器安装类型 : 电缆安装

  • 壳体中的端子保持力 : 不带

  • 带导线绝缘 : 不带

  • 安装类型 : 压接

  • 接合对准 : 不带

尺寸

  • 高度 : 7.75 mm [ .305 in ]

  • 长度 : 25.3 mm [ .996 in ]

  • 宽度 : 6.96 mm [ .274 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

  • 特性 : 标准非热插拔

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 防火等级 : UL 94V-0

  • UL 等级 : 获得认可

  • 机构/标准 : UL

  • 机构/标准号码 : UL 1977

包装特性

  • 封装方法 : 袋/盒

  • 封装数量 : 250

其他

  • 线缆类型 : 分离式导线
