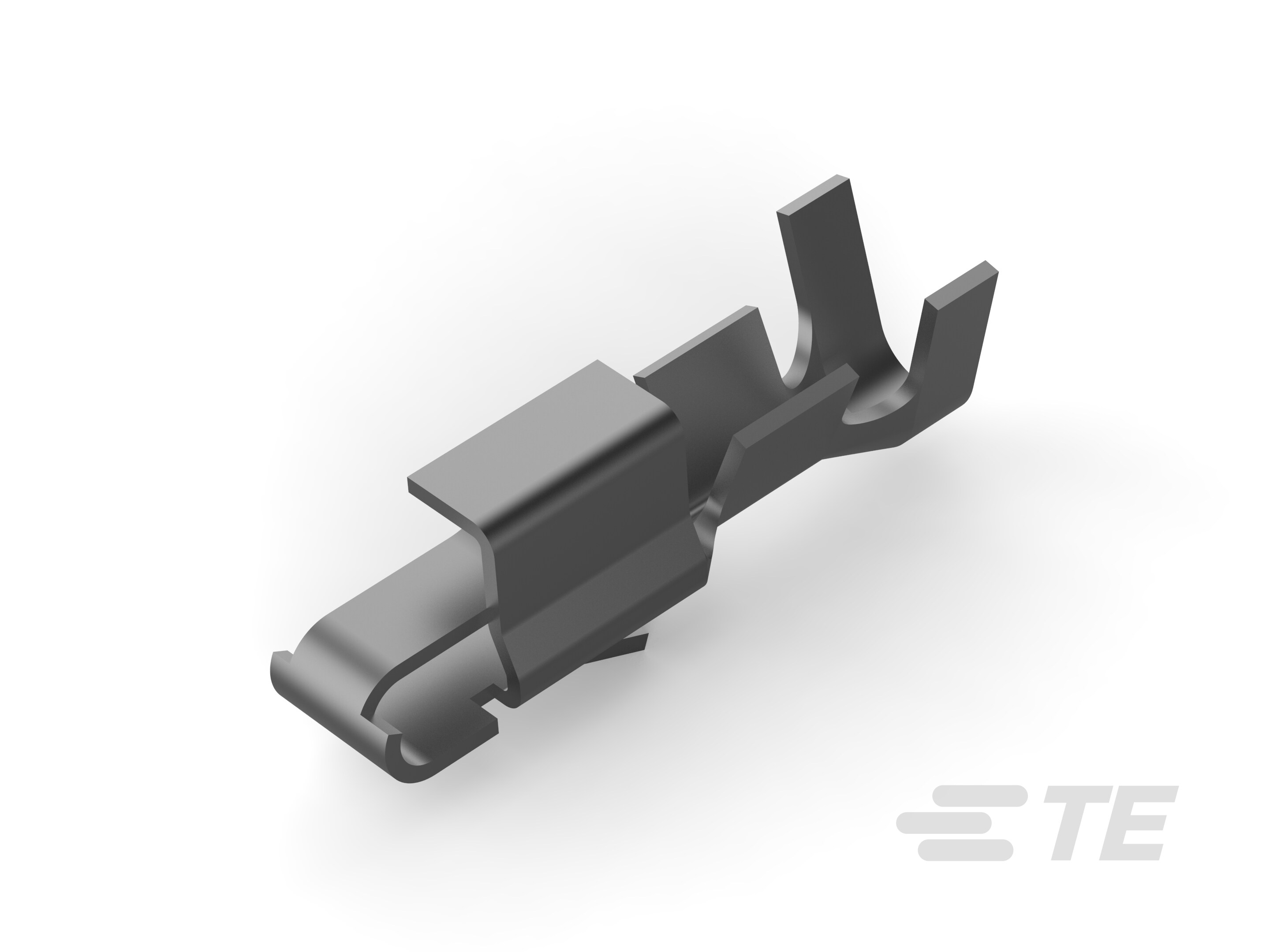

替代部件信息  TE 零件编号647409-1.

建议使用主要替代产品,但是可能无法满足外形、适应性或功能要求。次要替代产品可能无法充当您应用的完美替代品。请使用产品图纸以验证是否可在您的应用中使用。

文档

产品图纸

CAD 文件

目录页/数据表

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板, 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 线缆类型 : 分离式导线, 绞线

  • 产品类型 : 接触件

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子基材 : 磷青铜

  • 端子底板材料 :

  • 压接区域电镀厚度 (µm): .2

  • 导线端子端接区域电镀材料 :

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡铅

  • Contact Current Rating (Max) (A): 10

  • 端子接触部电镀材料表面涂层 : 高光

  • 端子接触部电镀厚度 : 2.03 µm [ 80 µin ]

  • 端子传导(典型值) : 电源

  • 底板材料厚度 : 1.27 µm, 50 µin

  • 端子种类 : 有护罩, 标准

端接特性

  • 线缆端接方法 : 压接

  • 压接区域电镀材料表面涂层 : 亮光

机械附件

  • 端子保持力类型 : 锁定枪

  • 连接器安装类型 : 电缆安装

  • 端子定位力 : 带有

尺寸

  • 线缆尺寸 (AWG): 24 – 18

  • 线缆尺寸 (mm²): .2 – .9

  • 绝缘直径 : 1.78 – 2.84 mm [ .07 – .112 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

  • 适用于 : SL-156 大绝缘直径电线

包装特性

  • 封装方法 : 袋/盒

  • 封装数量 : 1000
