特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

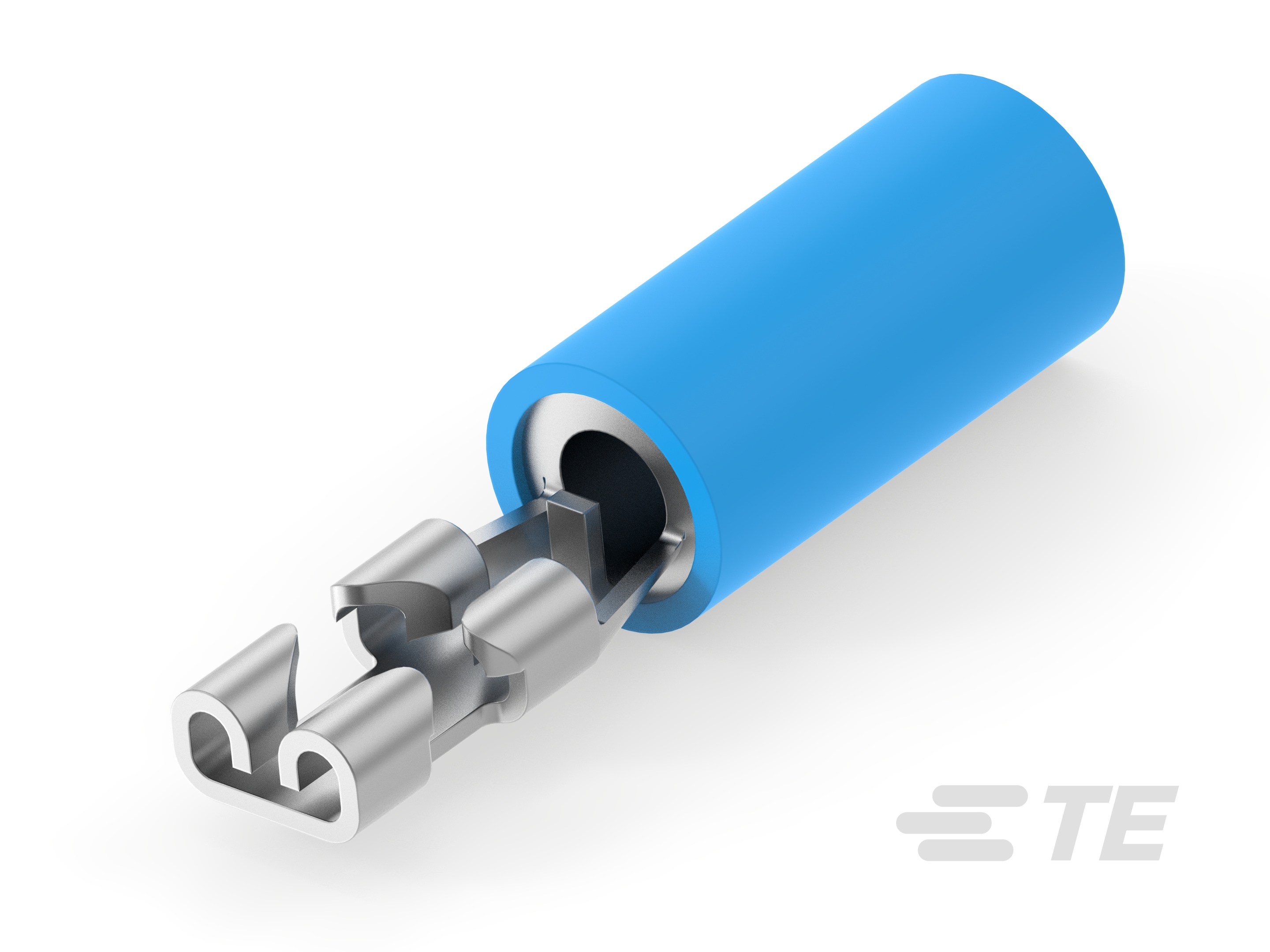

产品类型特性

  • 端接到 : 线缆

  • FASTON :

  • 断开类型 : 快速断开插针

  • 插入力 :

  • Insulated : Yes

  • 电线停止点 :

  • 线缆组合 : 绞线

电气特征

  • 电压(最大值) (V): 300

主体特性

  • 完全绝缘 :

  • 电镀材料 : 预镀锡, 预镀锡

  • 绝缘材料 : 尼龙

接触件特性

  • 端子类型 : 母端

  • 端子方向 : 直式

  • 压接类型 : F 型压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (mm²): 1.31 – 2.08

  • 电线尺寸 (CMA): 2050 – 5180

  • 公端宽度 : 2.79 mm [ .11 in ]

  • 公端厚度 : .51 mm [ .02 in ]

  • 母端材料厚度 : .41 mm [ .016 in ]

  • 电线绝缘直径(最大值) : 4.32 mm [ .17 in ]

  • 总长 : 20.356 mm [ .8 in ]

使用环境

  • 工组温度范围 (°C): 105

行业标准

  • 获得 CSA 认证 :

  • RU(UL 部件认证) : 已批准

包装特性

  • 封装方法 : 包装

  • 封装数量 : 4000

其他

  • 压线筒颜色 : 蓝色
