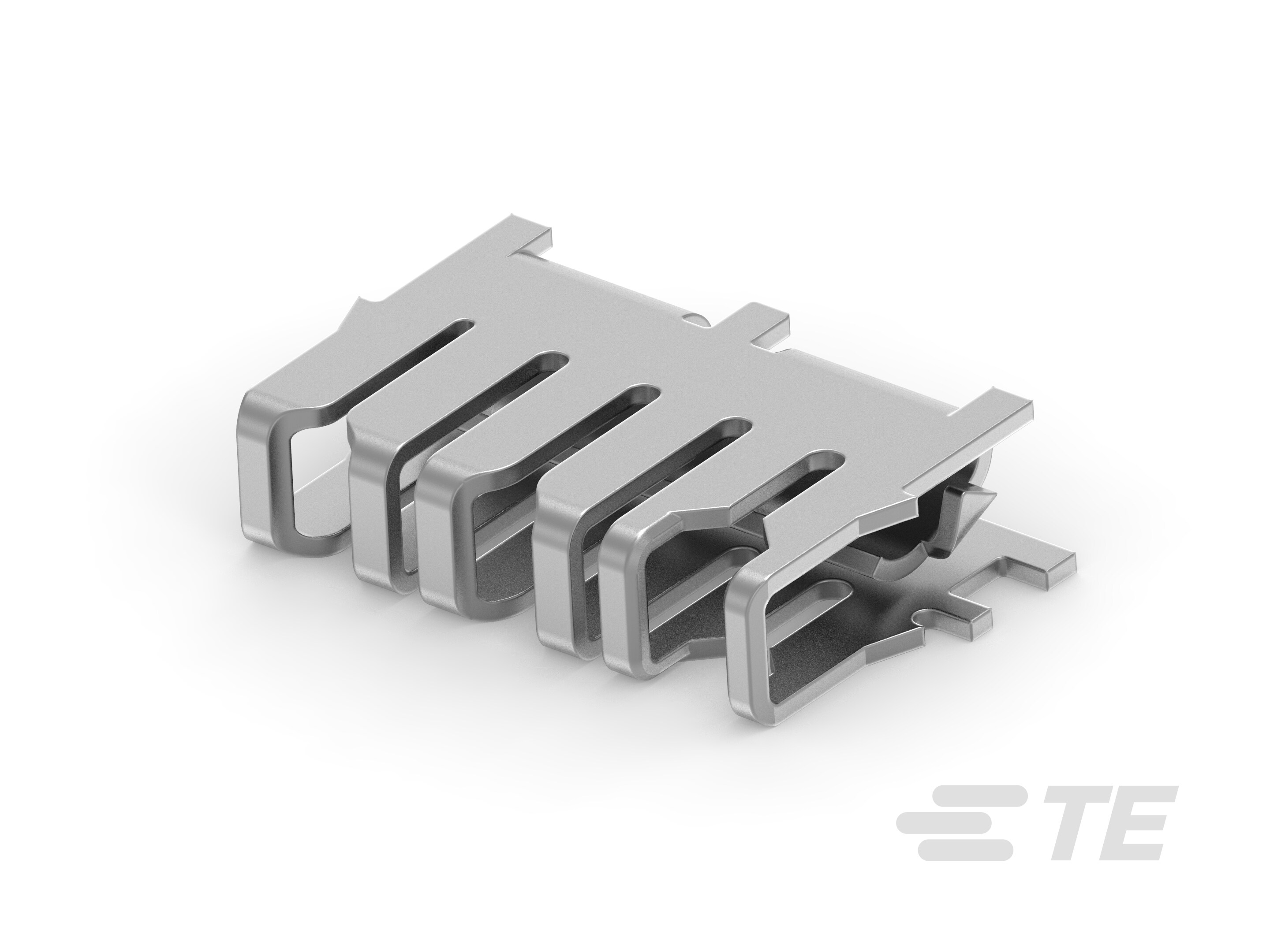

产品类型特性

  • 线缆类型 : 电磁线

  • Sealable :

主体特性

  • 腔尺寸 : 尺寸 2

  • 电镀材料 :

接触件特性

  • 端子类型 : 插入式

  • 端子方向 : 直式

端接特性

  • 端接方法 : IDC 标准

尺寸

  • 端子高度 : 7.62 mm [ .3 in ]

  • 引线尺寸 (mm²): .8

  • 引线尺寸 (AWG): 18

  • 电磁线尺寸 (AWG): 19 – 17, 27 – 23

  • 电磁线尺寸 (mm): .36 – .57, .91 – 1.15

  • 材料厚度 : .41 mm [ .016 in ]

  • 材料厚度(电磁线侧) : .41 mm [ .016 in ]

  • 总长 : 7.87 mm [ .309 in ]

使用环境

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

识别标记

  • 标识号 : 10, 24, 28

包装特性

  • 封装方法 : 卷, 卷/箱

  • 封装数量 : 4000

其他

  • 注释 : 仅限单芯漆包线。
