该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 与分离式电线类型兼容 : 实芯, 漆包线

主体特性

  • 与孔位尺寸兼容 : 尺寸 2

接触件特性

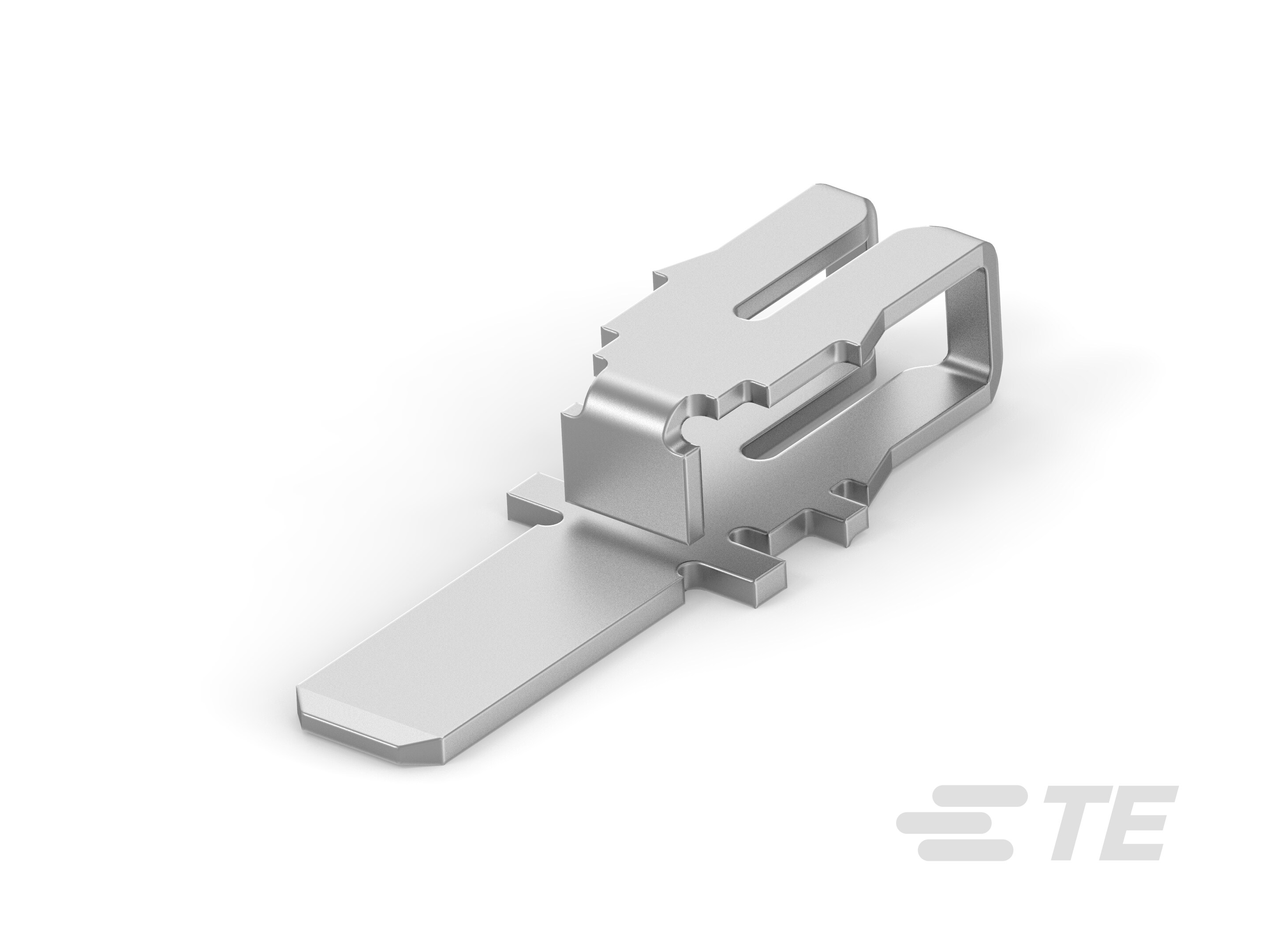

  • 漆包线端子类型 : 公端

  • 对接公端宽度 : 3 mm [ .118 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

  • 端子电镀材料 :

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

尺寸

  • 铝质电线尺寸 (mm): .95 – 1.15

  • 电磁线尺寸 (AWG): 19 – 17

  • 电磁线尺寸 (mm): .91 – 1.15

  • 材料厚度(电磁线侧) : .41 mm [ .016 in ]

  • 产品长度 : 14.86 mm [ .584 in ]

  • 端子高度 : 7.68 mm [ .3 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -65 – 150 °C [ -85 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜, 铝

识别标记

  • 标识号 : 24

包装特性

  • 封装数量 : 12000

  • 封装方法 : Reel, 卷/箱

产品合规性
