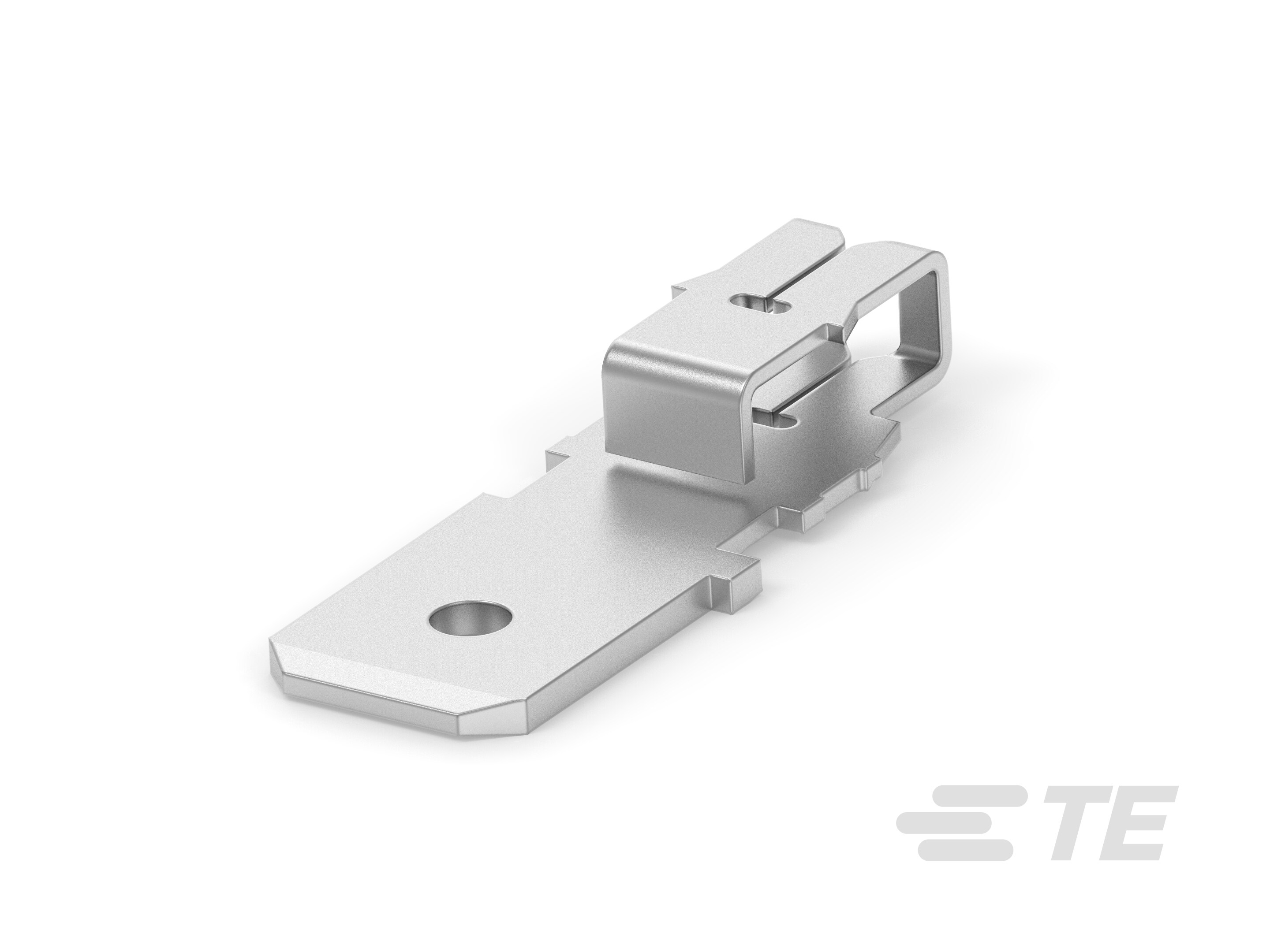

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 线缆类型 : 电磁线

  • Sealable :

主体特性

  • 腔尺寸 : 尺寸 3

  • 电镀材料 :

  • 主体形状 :

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 公端

  • 端子方向 : 直式

端接特性

  • 端接方法 : IDC 标准

机械附件

  • 接合固定类型 :

尺寸

  • 公端宽度 : 6.35 mm [ .25 in ]

  • 公端厚度 : .8 mm [ .032 in ]

  • 端子高度 : 7.68 mm [ .3 in ]

  • 铝质电线尺寸 (mm): .32 – .45

  • 铝质电线尺寸 (AWG): 28 – 25

  • 电磁线尺寸 (AWG): 30 – 27

  • 电磁线尺寸 (mm): .25 – .36

  • 材料厚度 : .81 mm [ .032 in ]

  • 材料厚度(电磁线侧) : .3 mm [ .012 in ]

  • 总长 : 18.97 mm [ .746 in ]

使用环境

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

识别标记

  • 标识号 : 6

包装特性

  • 封装方法 :

  • 封装数量 : 1000

其他

  • 注释 : 如果直径相等,两条漆包线可以在同一端子槽完成端接。, 带锁闩。
