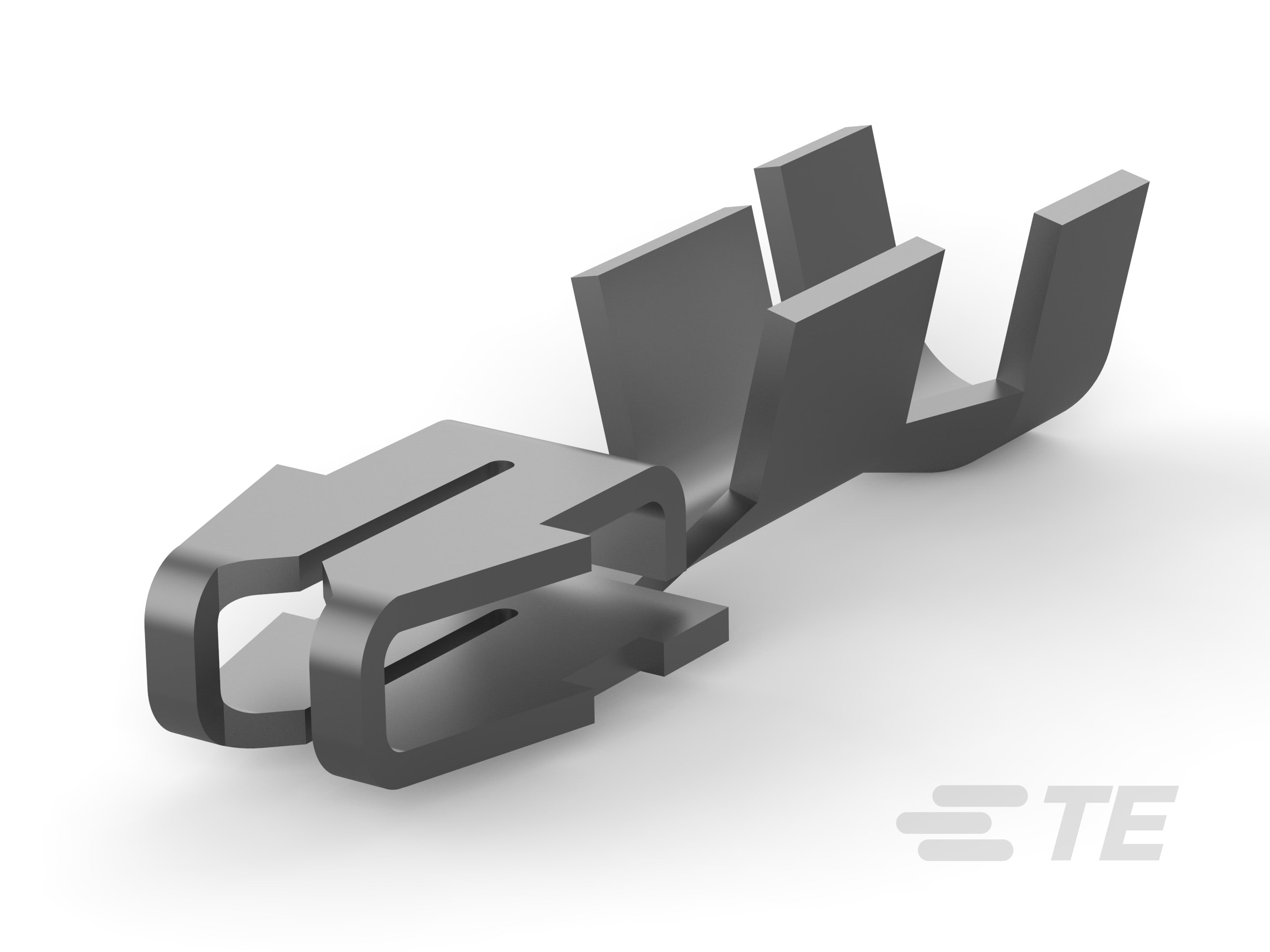

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 线缆类型 : 电磁线

  • Sealable :

主体特性

  • 腔尺寸 : 尺寸 1

  • 电镀材料 :

接触件特性

  • 端子类型 : F 压接

  • 底板材料 :

  • 端子方向 : 直式

端接特性

  • 端接方法 : IDC 标准, 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子高度 : 4.75 mm [ .187 in ]

  • 电线绝缘直径(最大值) : 2.23 mm [ .088 in ]

  • 电线绝缘直径 : 1.8 – 2.23 mm [ .071 – .088 in ]

  • 引线尺寸 (mm²): .3 – .8

  • 引线尺寸 (AWG): 22 – 18

  • 电磁线尺寸 (AWG): 27 – 25

  • 电磁线尺寸 (mm): .36 – .45

  • 材料厚度 : .33 mm [ .013 in ]

  • 材料厚度(电磁线侧) : .33 mm [ .013 in ]

  • 总长 : 11.86 mm [ .466 in ]

使用环境

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

包装特性

  • 封装方法 : 卷, 卷/箱

其他

  • 注释 : 如果直径相等,两条漆包线可以在同一端子槽完成端接。, 绞线、有熔断器的绞线或实心引线。
