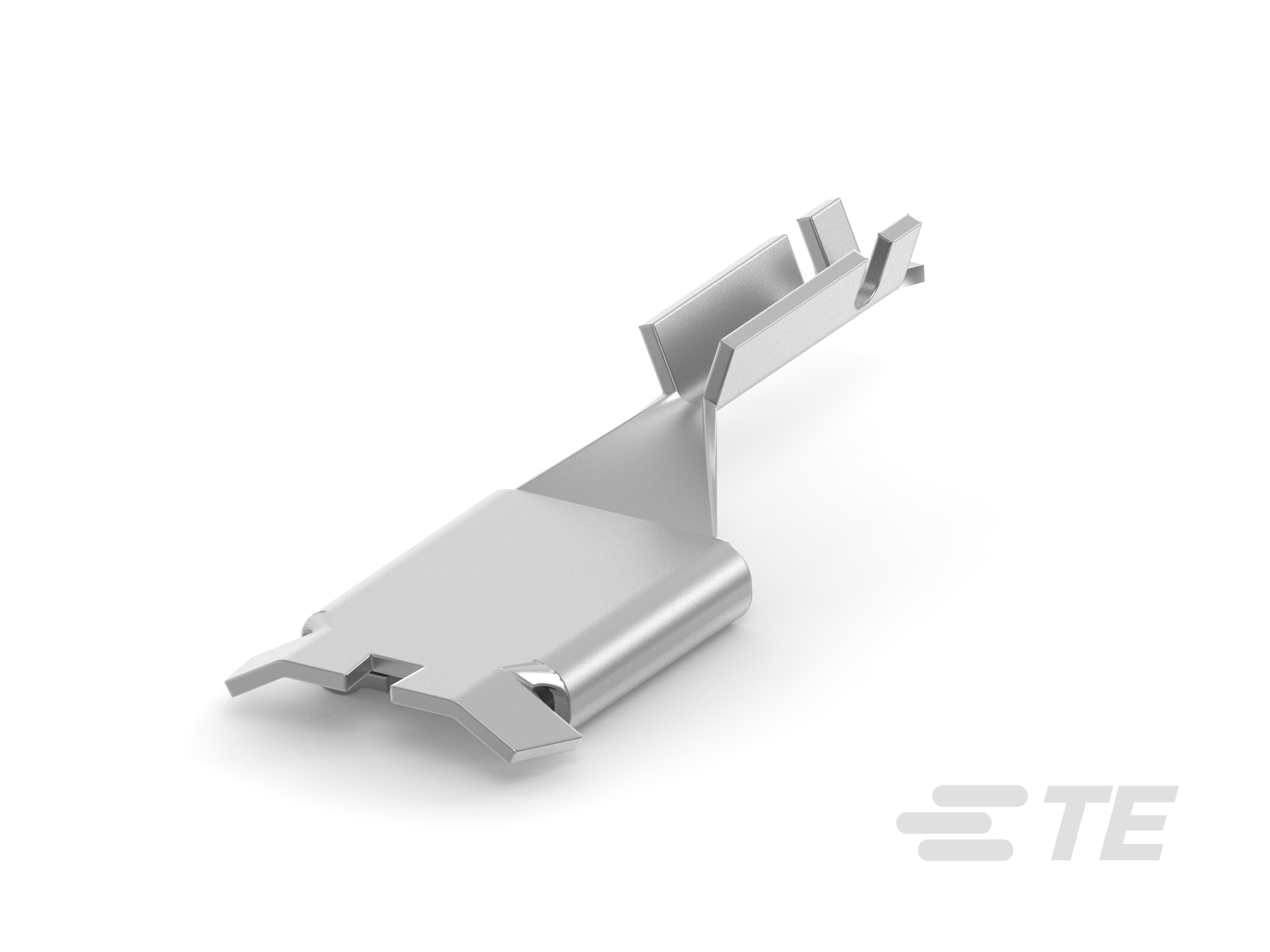

63480-1

Quick Disconnects, Receptacle, 27 – 21 AWG Wire Size, .1 – .4 mm² Wire Size, 200 – 700 CMA Wire Size, Mating Tab Width 6.35 mm [.25 in], FASTON 250

RCPT STATOR 27-22 0173PTPBR-63480-1

63480-1

Quick Disconnects, Receptacle, 27 – 21 AWG Wire Size, .1 – .4 mm² Wire Size, 200 – 700 CMA Wire Size, Mating Tab Width 6.35 mm [.25 in], FASTON 250

    • FASTON
    • FASTON 250
  • TE 内部编号 63480-1
  • TE 内部产品描述 RCPT STATOR 27-22 0173PTPBR

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 27 – 21

  • 线径 (mm²): .1 – .4

  • 线径 (CMA): 200 – 700

  • 对接公端宽度 : 6.35 mm [ .25 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 与分离式电线类型兼容 : 漆包线

结构特性

  • 连接容量 : 单

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子方向 : 直式

  • 端子基材 : 黄铜

  • 端子电镀材料 : 锡

  • 压接类型 : F 型压接

  • 压线筒类型 : Open

端接特性

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 : 1.52 mm [ .06 in ]

  • 产品长度 : 21.84 mm [ .86 in ]

  • 端子材料厚度 : .46 mm [ .018 in ]

  • 线径 (AWG): 27 – 21

  • 线径 (mm²): .1 – .4

  • 线径 (CMA): 200 – 700

使用环境

  • 绝缘选项 : 非绝缘

包装特性

  • 封装数量 : 3000

  • 封装方法 : Reel
