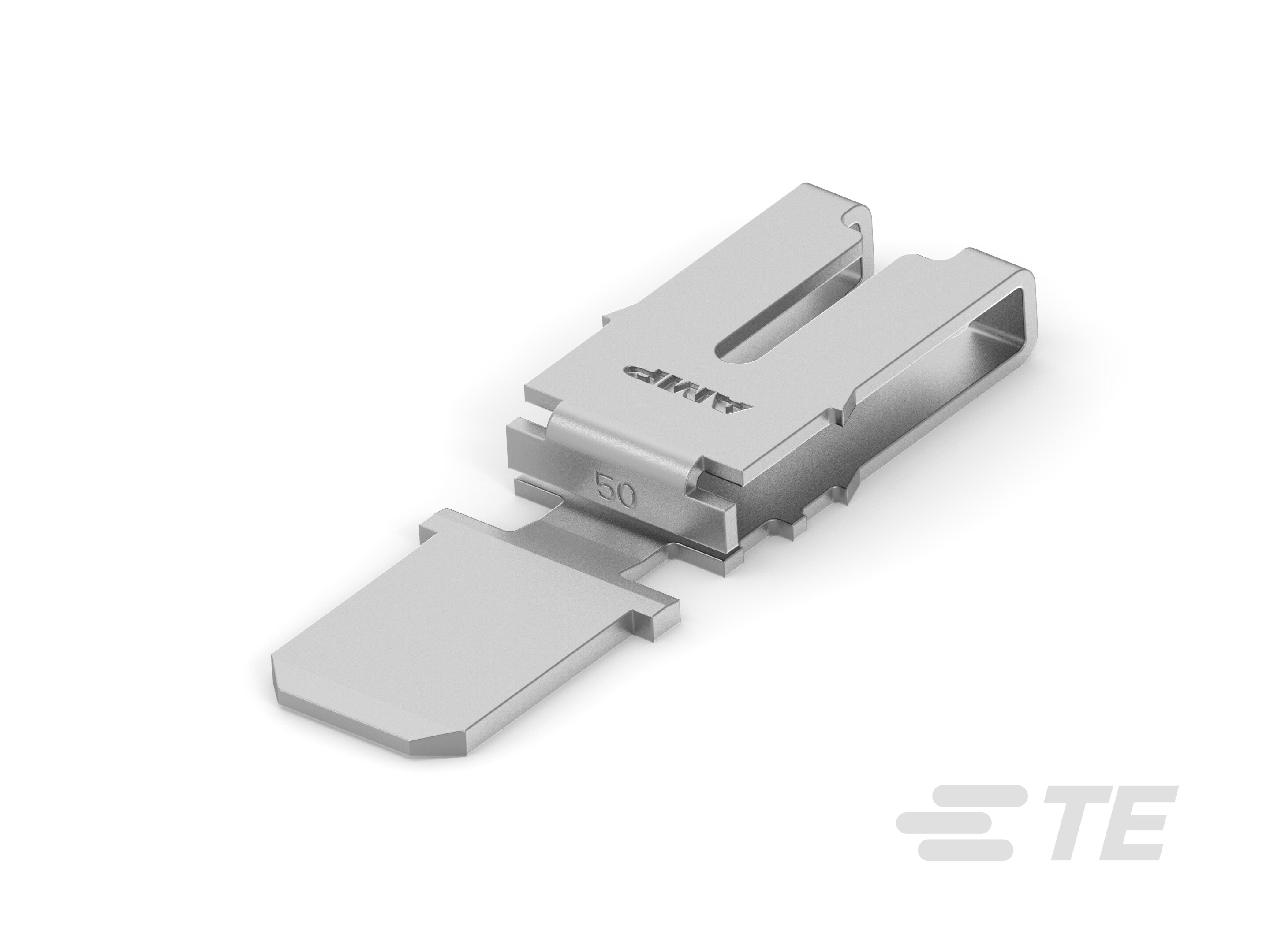

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 线缆类型 : 电磁线

  • Sealable :

主体特性

  • 腔尺寸 : 尺寸 4

  • 电镀材料 :

  • 主体形状 :

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 公端

  • 端子方向 : 直式

端接特性

  • 端接方法 : IDC 标准

机械附件

  • 接合固定类型 : 凹点

尺寸

  • 公端宽度 : 6.35 mm [ .25 in ]

  • 公端厚度 : .8 mm [ .032 in ]

  • 端子高度 : 12.83 mm [ .505 in ]

  • 电磁线尺寸 (AWG): 12

  • 电磁线尺寸 (mm): 2.05

  • 材料厚度 : .8 mm [ .032 in ]

  • 材料厚度(电磁线侧) : .508 mm [ .02 in ]

  • 总长 : 24.18 mm [ .951 in ]

识别标记

  • 标识号 : 50

包装特性

  • 封装方法 : 卷, 卷/箱

  • 封装数量 : 5000

其他

  • 注释 : 仅限单芯漆包线。, 插入塑料型腔后,公端部分必须弯曲 45°-90° 或装入其中,以防止插接母端断开时被拔出。, 耐清漆涂料。
