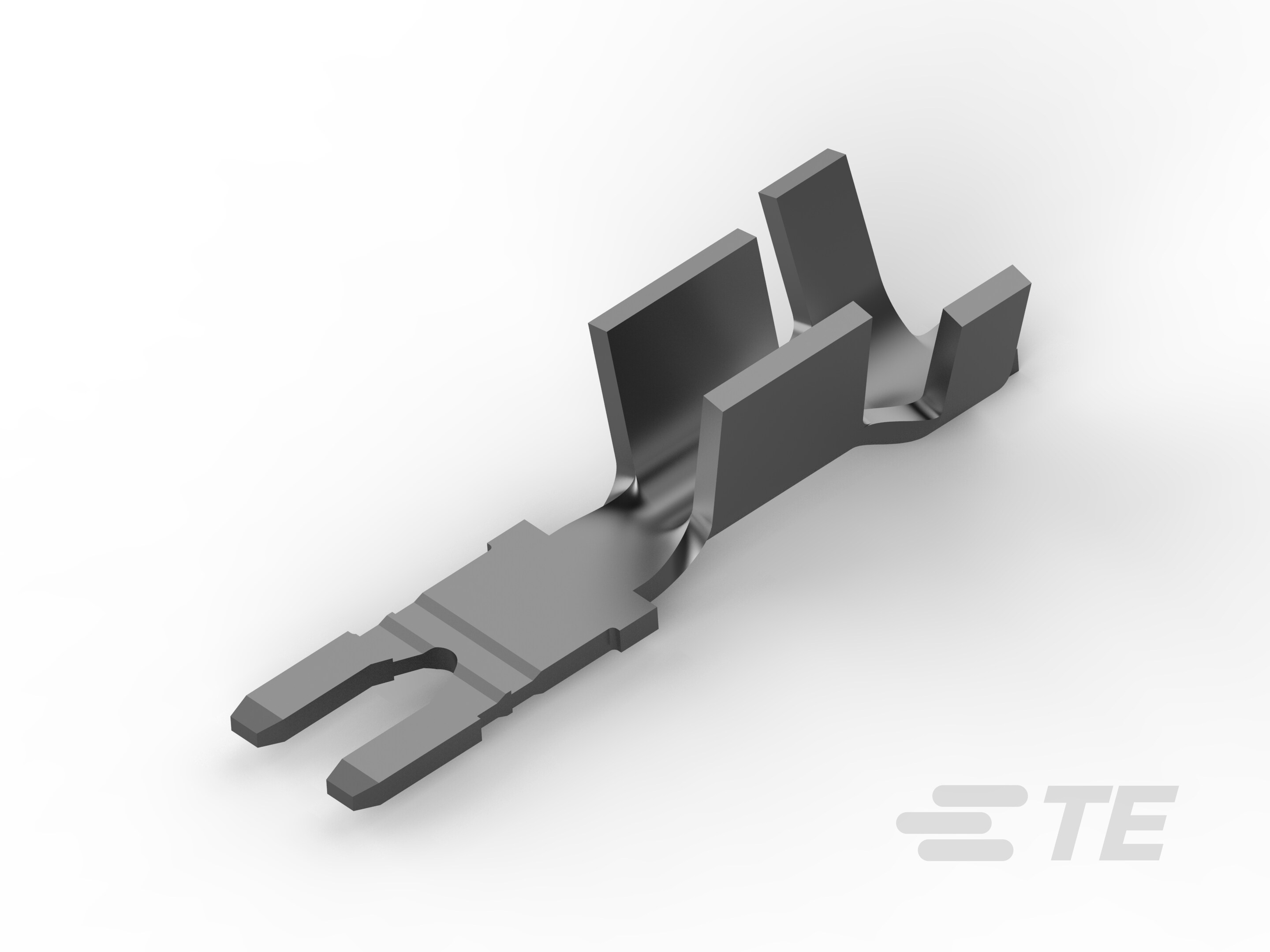

产品类型特性

  • 线缆类型 : 引线

  • Sealable :

  • 形状代码 : 插入式公端 - D

主体特性

  • 电镀材料 :

接触件特性

  • 端子类型 : 插入式

  • 端子方向 : 直式

端接特性

  • 端接方法 : IDC 标准, 压接

  • 压接区域长度 : 3.68 mm [ .145 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子高度 : 7.11 mm [ .28 in ]

  • 电线绝缘直径(最大值) : 3.56 mm [ .14 in ]

  • 电线绝缘直径 : 2.29 – 3.56 mm [ .09 – .14 in ]

  • Wire Size (mm²): .82 – 2.08

  • 引线尺寸 (mm²): .8 – 2

  • 引线尺寸 (AWG): 18 – 14

  • 材料厚度 : .508 mm [ .02 in ]

  • 材料厚度(电磁线侧) : .508 mm [ .02 in ]

  • 总长 : 19.69 mm [ .775 in ]

包装特性

  • 封装方法 : 卷, 卷/箱

  • 封装数量 : 6500

其他

  • 注释 : 接受绞线、有熔断器的绞线或实心引线。, 部分可用于特殊需求。
