63136-1

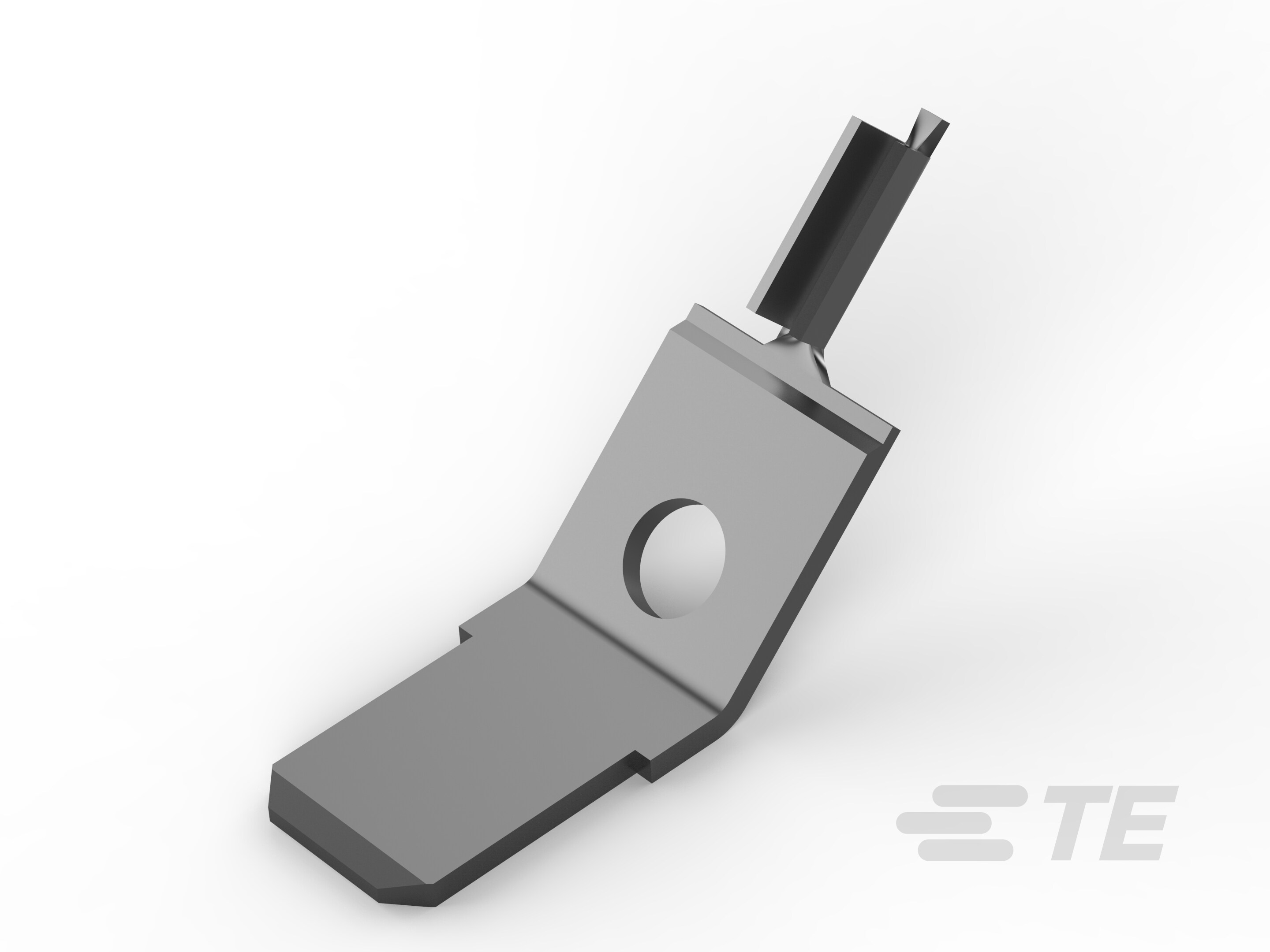

PCB Terminals, Tab, Mating Tab Width .25 in [6.35 mm], 28 – 23 AWG Wire Size, .35 – .57 mm² Wire Size, Tin Plating, Brass, Reel, AMPLIVAR

250 AMVAR TAB 200-860 TPBR-63136-1

63136-1

PCB Terminals, Tab, Mating Tab Width .25 in [6.35 mm], 28 – 23 AWG Wire Size, .35 – .57 mm² Wire Size, Tin Plating, Brass, Reel, AMPLIVAR

    • AMPLIVAR
  • TE 内部编号 63136-1
  • TE 内部产品描述 250 AMVAR TAB 200-860 TPBR

  • PCB 端子类型 : 公端

  • PCB 厚度（建议） : 1.57 – 1.83 mm [ .062 – .072 in ]

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 线径 (AWG): 28 – 23

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电线绝缘支持固定类型 : 开式压线筒

  • 端子特性 : 螺钉孔

结构特性

  • 连接容量 : 单

接触件特性

  • 端子接合区域电镀材料厚度 : 2.03 µm [ 80 µin ]

  • PCB 端子端接区域电镀材料厚度 : 2.03 µm [ 80 µin ]

  • PCB 端子类型 : 公端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子电镀材料 : 锡

  • 端子底板材料 : 黄铜

  • 端子尺寸 : 6.35

  • 端子方向 : 45 弯头

端接特性

  • 产品端接到 : 印刷电路板, 线缆

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 螺钉直径 : 3.18 mm [ .125 in ]

  • 端子材料厚度 : .81 mm [ .032 in ]

  • PCB 厚度（建议） : 1.57 – 1.83 mm [ .062 – .072 in ]

  • 线径 (AWG): 28 – 23

  • 线径 (mm²): .35 – .57

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

包装特性

  • 封装数量 : 5000

  • 封装方法 : Reel
