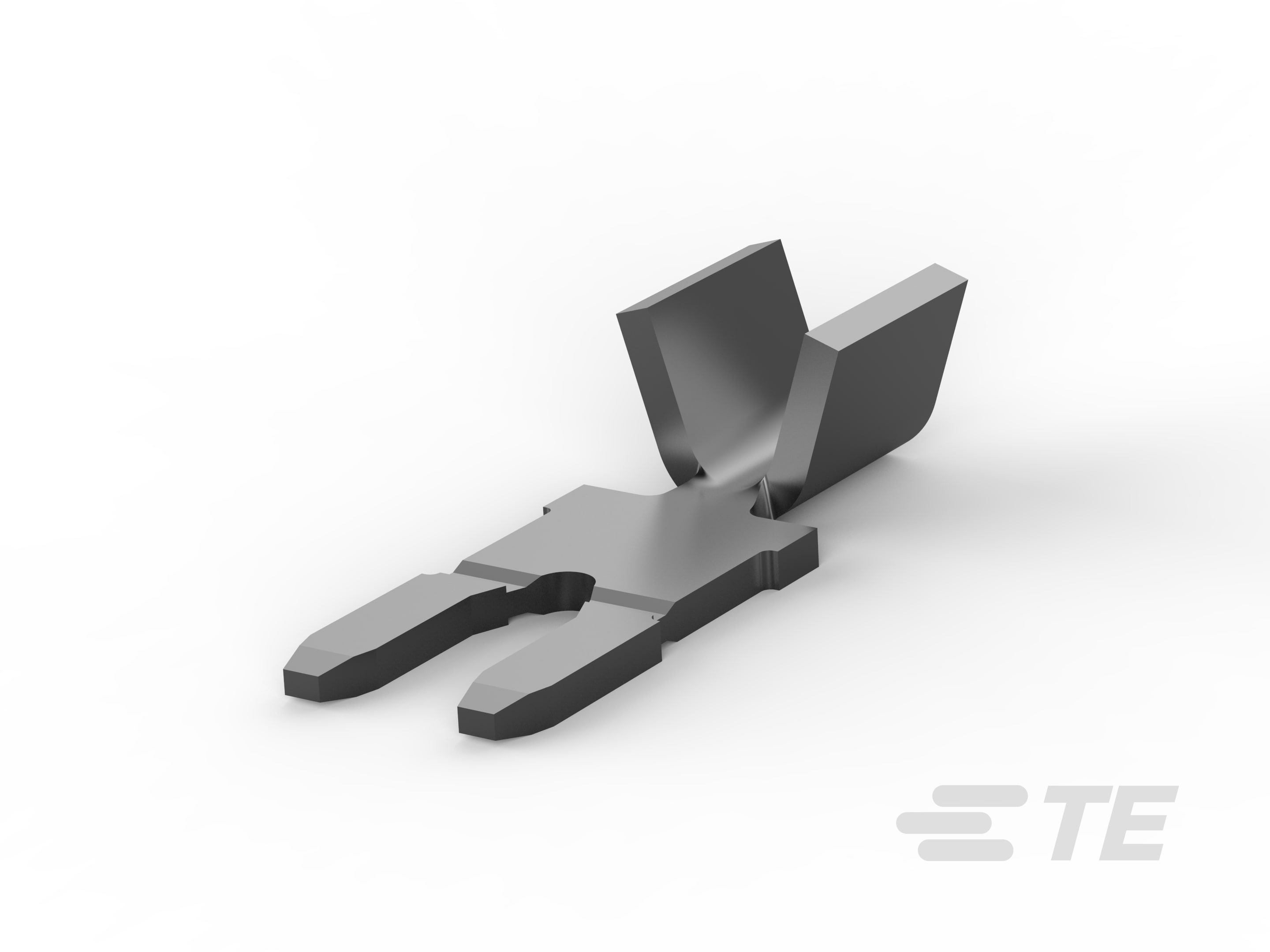

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 线缆类型 : 电磁线

  • Sealable :

主体特性

  • 电镀材料 :

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 插入式

  • 端子方向 : 直式

端接特性

  • 端接方法 : IDC 标准, 压接

  • 压接区域长度 (mm): 3.05, 3.81

  • 压接区域长度 (in): .12

尺寸

  • 端子高度 : 6.48 mm [ 2.55 in ]

  • Wire Size (mm²): .3 – .8

  • 引线尺寸 (mm²): .3 – .9

  • 引线尺寸 (AWG): 22 – 18

  • 材料厚度 : .5 mm [ .0198 in ]

  • 材料厚度(电磁线侧) : .508 mm [ .02 in ]

  • 总长 : 14.61 mm [ .575 in ]

使用环境

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

包装特性

  • 封装方法 : 卷, 卷/箱

产品合规性
