该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

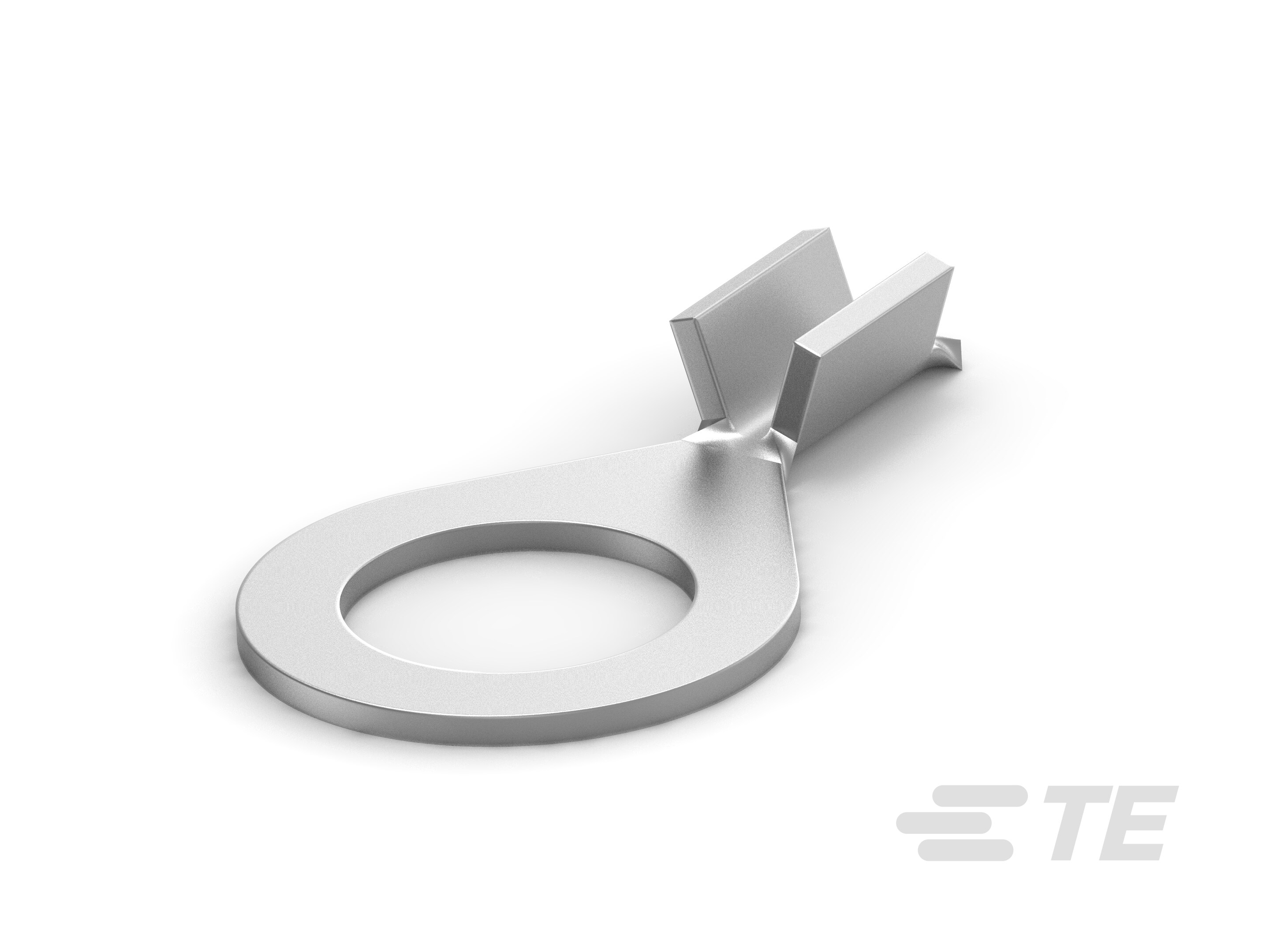

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : M6

  • 可密封 :

  • 与分离式电线类型兼容 : 漆包线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : RING-030

结构特性

  • 孔数 : 1

接触件特性

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 :

  • 端子底板材料 : 黄铜

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .326 – .823

  • 线径 (CMA): 640 – 1624

  • 螺钉直径 : 6.73 mm [ .265 in ]

  • 舌厚 : .64 mm [ .025 in ]

  • 产品长度 : 17.83 mm [ .702 in ]

  • 压线筒内径 : 1.02 mm [ .04 in ]

  • 兼容的绝缘直径(最大值) : 1.14 mm [ .045 in ]

  • 兼容的绝缘直径范围 : .66 – 1.14 mm [ .026 – .045 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜, 铝

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 7000

  • 封装方法 : Reel

产品合规性
