626085-1

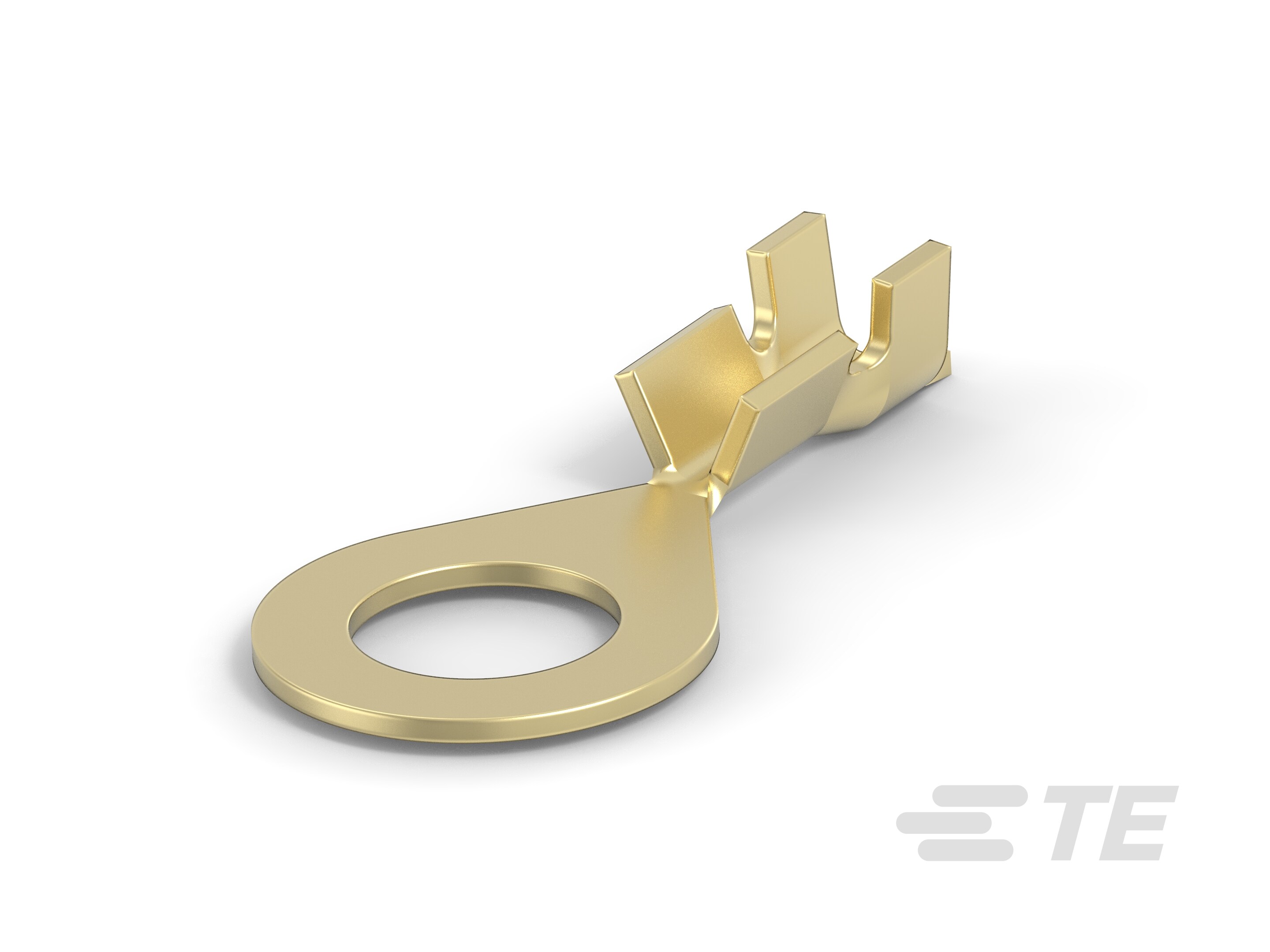

Closed Ring Tongue Terminal, 24 – 20 AWG, #8 Stud Size, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Unplated, Uninsulated

RING TONGUE-626085-1

626085-1

Closed Ring Tongue Terminal, 24 – 20 AWG, #8 Stud Size, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Unplated, Uninsulated

  • TE 内部编号 626085-1
  • TE 内部产品描述 RING TONGUE

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .6

  • 线径 (CMA): 404 – 1021

  • 螺钉尺寸 : 8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 8

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

接触件特性

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 无镀层

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .6

  • 线径 (CMA): 404 – 1021

  • 螺钉直径 : 4.3 mm [ .169 in ]

  • 舌厚 : .41 mm [ .016 in ]

  • 产品长度 : 15.4 mm [ .6 in ]

  • 压线筒内径 (mm): .89, 1.8

  • 压线筒内径 (in): .035, .07

  • 兼容的绝缘直径（最大值） : 1.8 mm [ .07 in ]

  • 兼容的绝缘直径范围 : 1.2 – 1.8 mm [ .047 – .07 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装方法 : Reel
