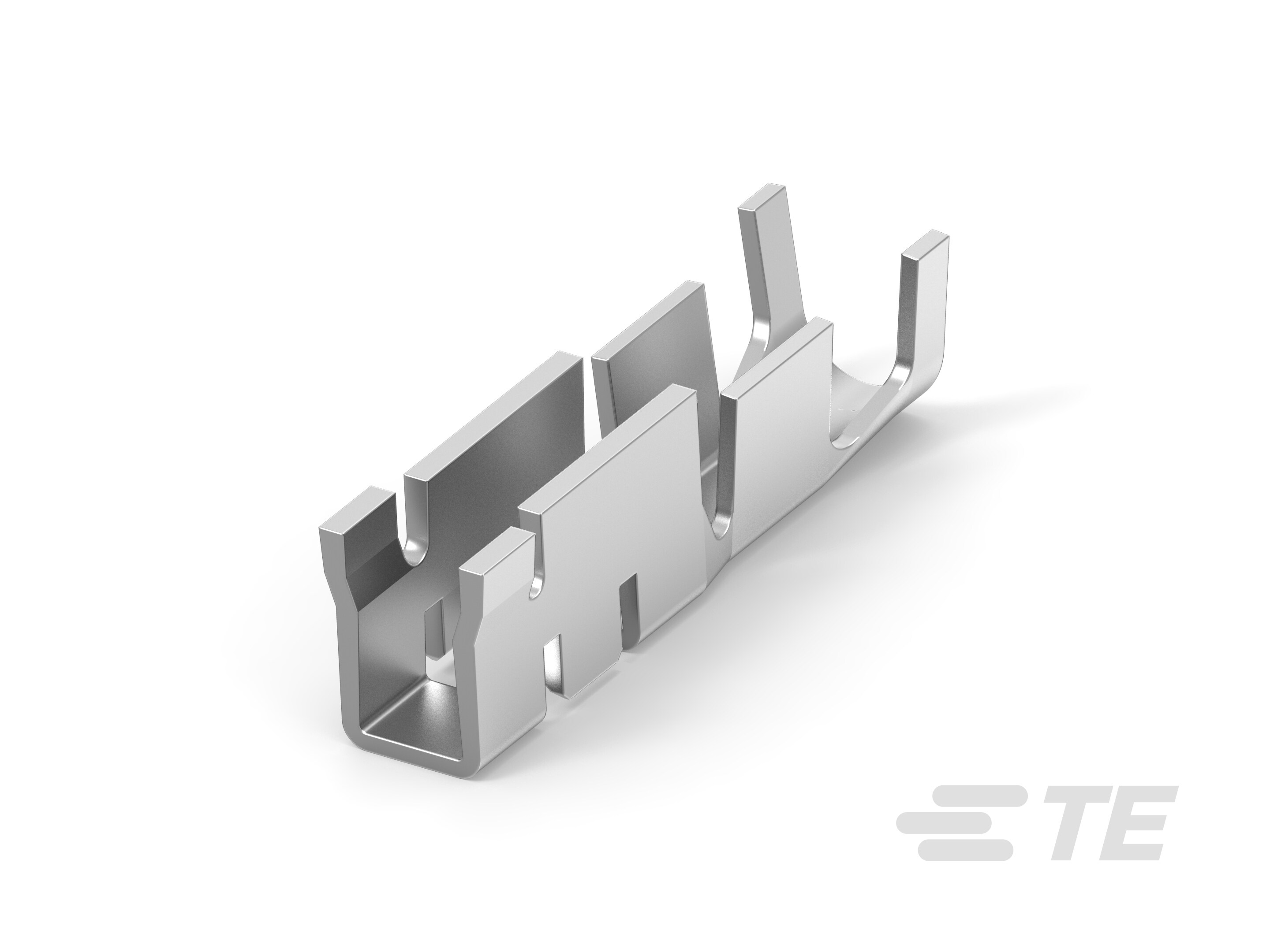

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 与分离式电线类型兼容 : 引线, 绞线

接触件特性

  • 压接类型 : F 型压接

  • 漆包线端子类型 : 母端

  • 接合插针直径 : 3.18 mm [ .125 in ]

  • 端子电镀材料 :

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

  • 压接区域长度 : 4.32 mm [ .17 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径(最大值) : 4.32 mm [ .17 in ]

  • 兼容的绝缘直径范围 : 3.3 – 4.32 mm [ .13 – .17 in ]

  • 引线尺寸 (AWG): 14 – 10

  • 引线尺寸 (mm²): 2.08 – 5.26

  • 材料厚度(电磁线侧) : .51 mm [ .02 in ]

  • 产品长度 : 20.96 mm [ .825 in ]

  • 端子高度 : 6.1 mm [ .24 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -20 – 105 °C [ -4 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 :

包装特性

  • 封装数量 : 7000

  • 封装方法 : Reel
