特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

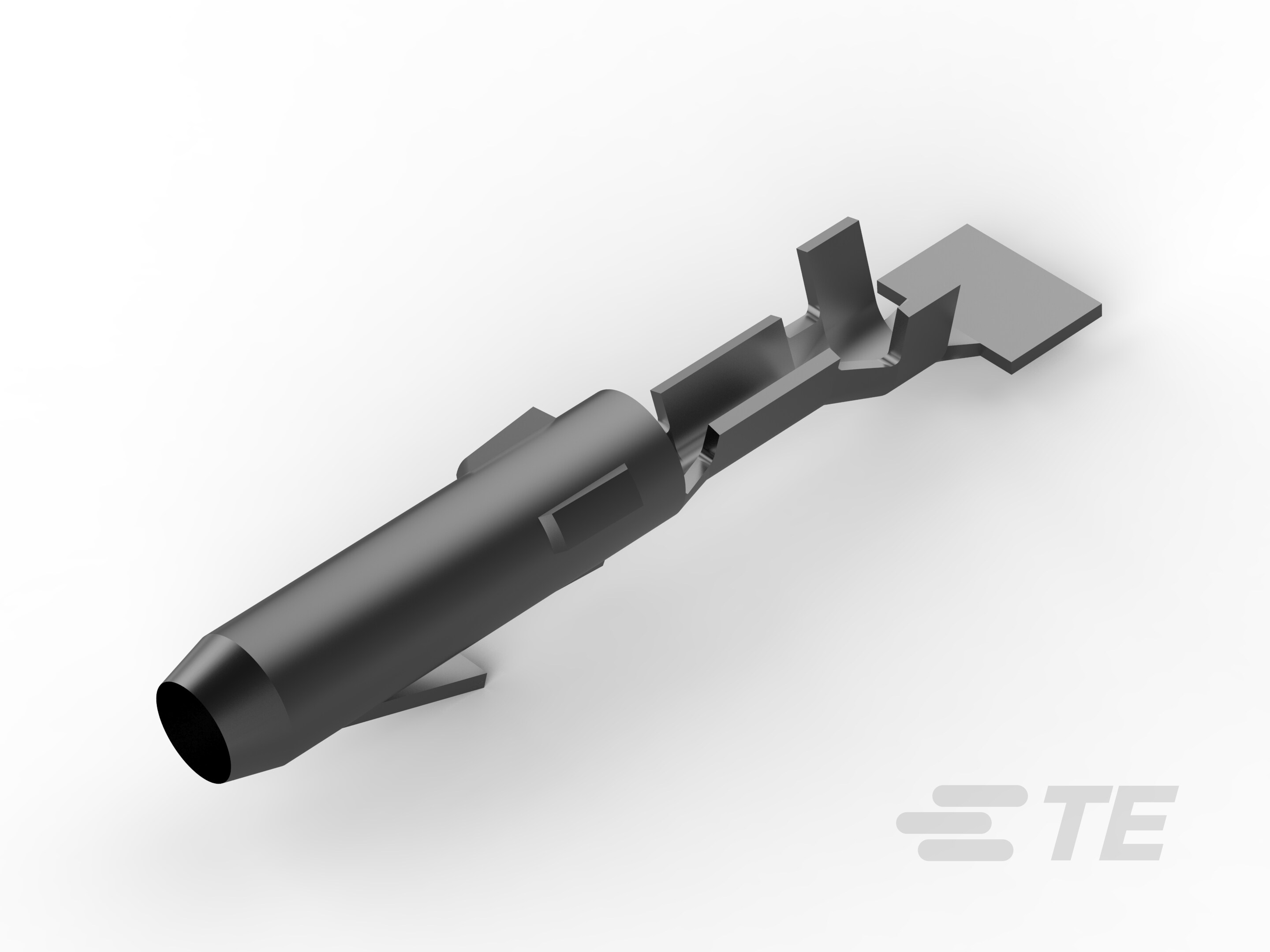

  • 产品类型 : 端子

  • Connector System : 线到线

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 250

  • 绝缘电阻 : 500

  • 测试电流 (A): 3

接触件特性

  • 端子形状 : 圆形, 圆形

  • Contact Current Rating (Max) (A): 15

  • 端子类型 : 插座

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 预镀锡

  • 端子端接区域电镀材料 : 预镀锡

  • 导线端子端接区域电镀材料 : 预镀锡

  • 接触角 : 直式

  • 压线筒类型 : 开式压线筒

端接特性

  • 线缆尺寸 (AWG): 30 – 22

  • 线缆尺寸 (mm²): .05 – .33

  • 端接类型 : 压接

机械附件

  • 连接器安装类型 : 电缆安装

  • 壳体中的端子保持力 : 带有

  • 带导线绝缘 : 不带

  • 壳体端子固定类型 : 锁定枪

尺寸

  • 接合插针直径 : 2.13 mm [ .084 in ]

  • 接受导线绝缘直径范围 : 1.02 – 1.91 mm [ .04 – .075 in ]

  • 总长 : 18.3 mm [ .72 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

  • 用于多压接 :

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 文件号 : E28476

  • 获得 CSA 认证 :

  • CSA 文件号 : LR 7189A

  • 经 VDE 测试 :

  • UL 防火等级 : UL 94V-2

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • CSA 等级 : 已认证

包装特性

  • 封装方法 :

  • 封装数量 : 1000

其他

  • 线缆类型 : 分离式导线

  • 适用于 : 商用 MATE-N-LOK 护套

  • 电线类型 : 绞线
