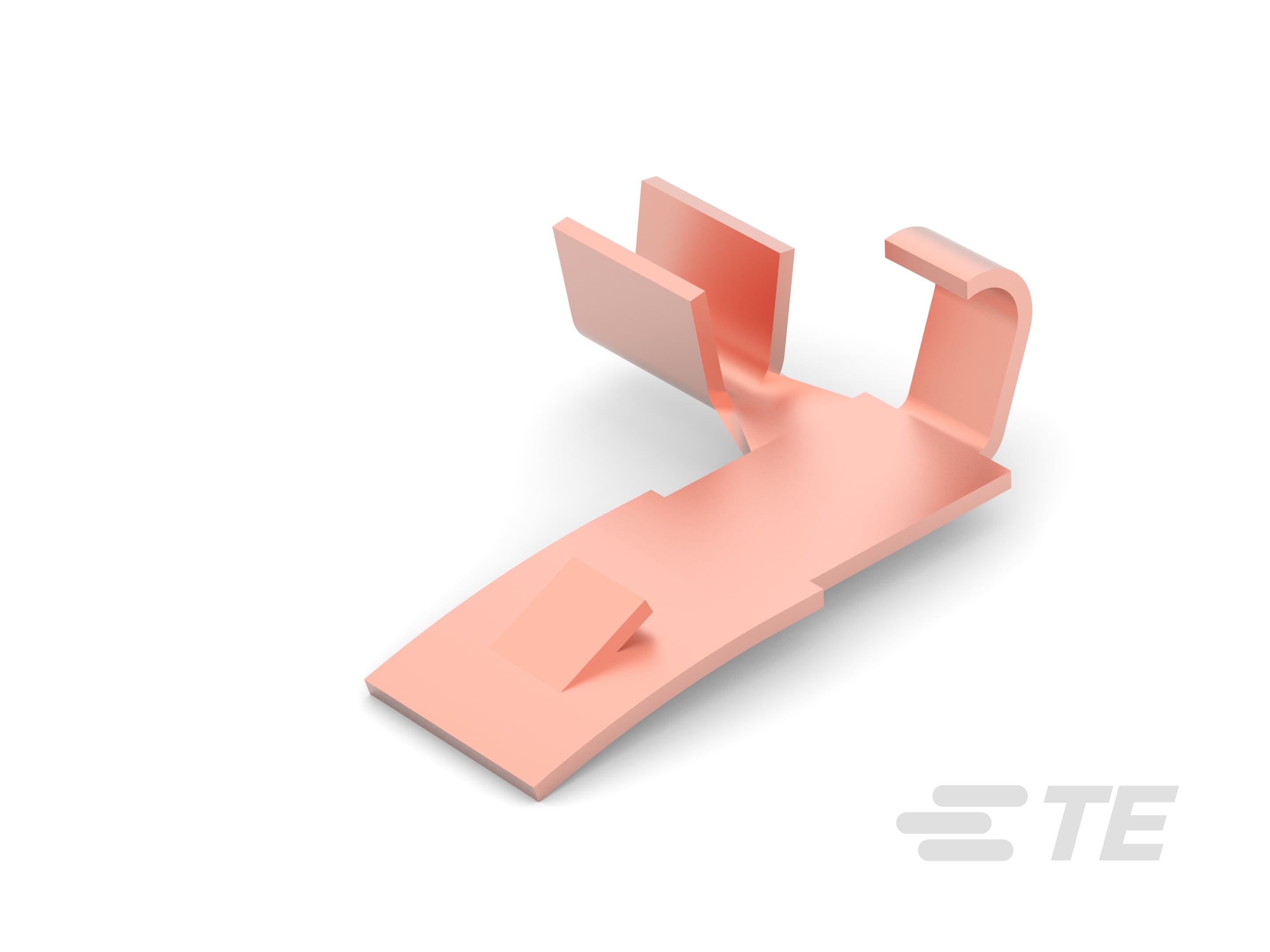

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 线缆类型 : 常规导线

  • Sealable :

  • Insulated : Yes

主体特性

  • 电镀材料 : 无镀层

接触件特性

  • 端子类型 :

  • 端子方向 : 标记

端接特性

  • 端接方法 : 压接

  • 压接区域长度 : 4.57 mm [ .18 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 公端宽度 : 5.51 mm [ .217 in ]

  • 公端厚度 (mm): .45

  • 端子高度 : 10.79 mm [ .425 in ]

  • 电线绝缘直径(最大值) : 2.92 mm [ .115 in ]

  • 电线绝缘直径 : 2.41 – 2.92 mm [ .095 – .115 in ]

  • Wire Size (mm²): .3 – 1

  • 电线尺寸 (CMA): 700 – 2400

  • 材料厚度 : .45 mm [ .0178 in ]

  • 材料厚度(电磁线侧) : .46 mm [ .018 in ]

  • 总长 : 15.36 mm [ .605 in ]

包装特性

  • 封装方法 :

产品合规性
