该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

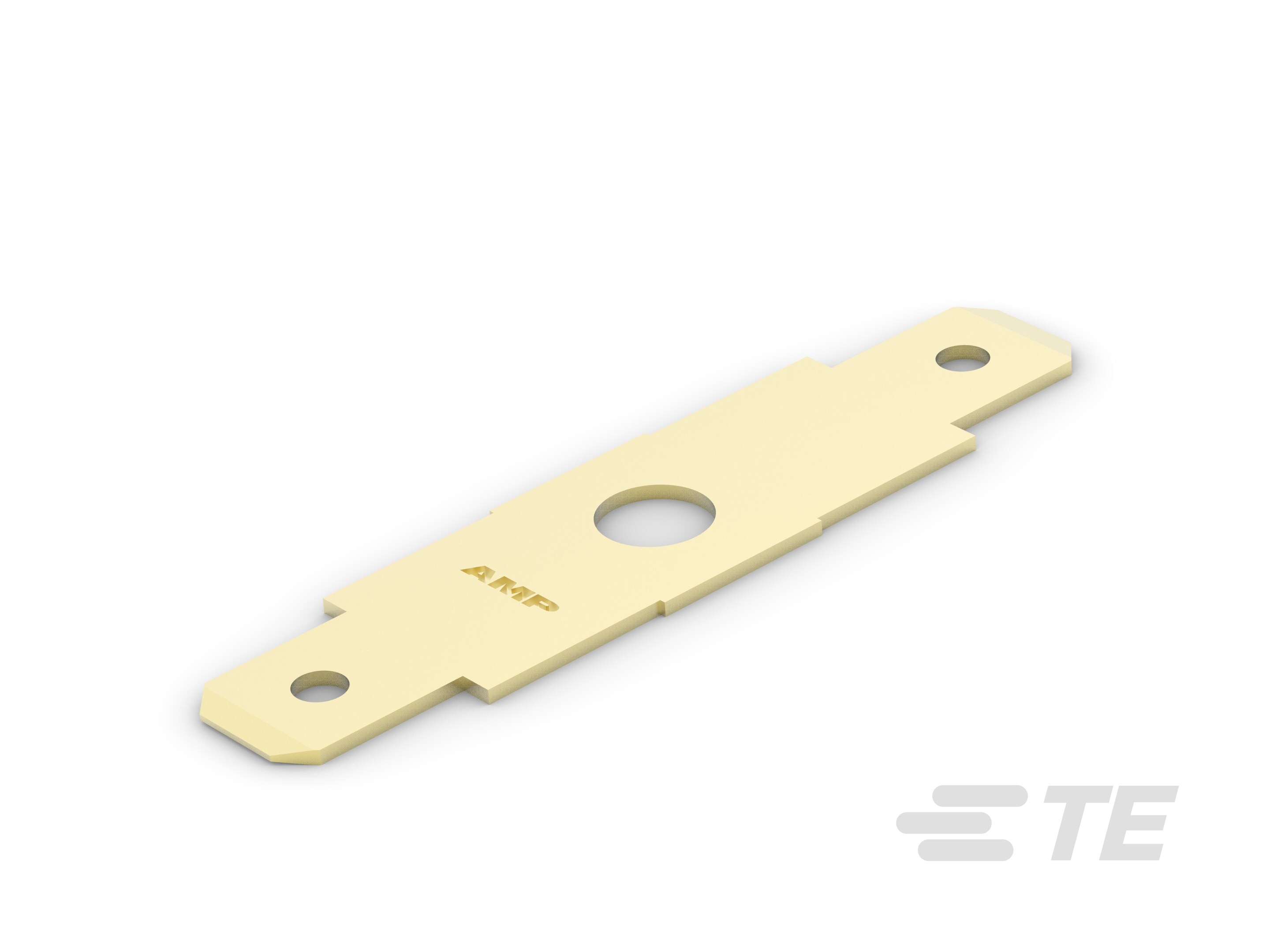

产品类型特性

  • 端子特性 : 螺钉孔

接触件特性

  • PCB 端子类型 : 公端

  • 对接公端宽度 : 5.21 mm [ .205 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

  • 端子电镀材料 : 无镀层

  • 端子底板材料 :

  • 端子尺寸 : 5.2

  • 端子方向 : 直式

端接特性

  • PCB 端接方法 : 通孔 - 螺钉

  • 产品端接到 : 印刷电路板

尺寸

  • 螺钉直径 : 3.68 mm [ .145 in ]

  • PCB 孔直径 : 3.68 mm [ .145 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

包装特性

  • 封装数量 : 1000

  • 封装方法 : Bag

产品合规性
