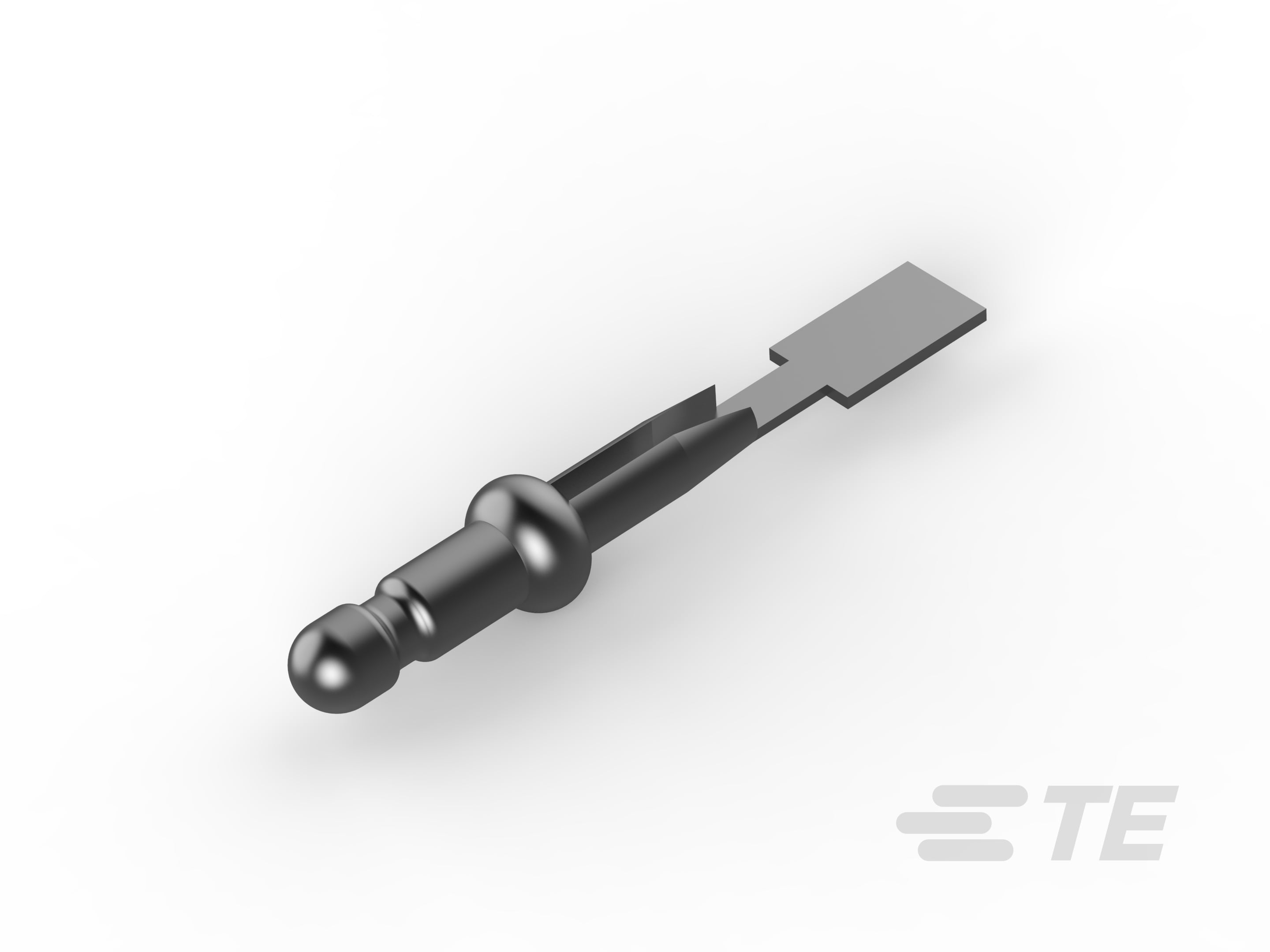

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电线切断 :

  • 端接到 : 印刷电路板

结构特性

  • 螺钉孔 :

  • 端子角度 : 直式

主体特性

  • 电镀材料 : 预镀锡

接触件特性

  • 端子和接头种类 : Pin

  • 端子类型 : 母端

  • 插针直径 : 1.47 mm [ .058 in ]

  • 底板材料 :

  • 端子方向 : 直式

  • 端子电镀材料 :

端接特性

  • 端接方法 : 通孔

机械附件

  • 带导线绝缘 : 不带

尺寸

  • PCB 厚度(建议) : 1.6 – 2.39 mm [ .063 – .094 in ]

  • PCB Hole Diameter : 3.68 mm [ .145 in ]

  • 距离 PCB 的高度 (mm): 5.33

  • 母端材料厚度 : .25 mm [ .01 in ]

  • 板下延伸 : 3.81 mm [ .15 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 1000
