该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 端子特性 : 螺钉孔

接触件特性

  • 端子接合区域电镀材料厚度 : 2.03 – 3.81 µm [ 80 – 150 µin ]

  • PCB 端子端接区域电镀材料厚度 : 2.03 – 3.81 µm [ 80 – 150 µin ]

  • PCB 端子类型 : 公端

  • 对接公端宽度 : 4.75 mm [ .187 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子电镀材料 :

  • 端子尺寸 : 4.75

  • 端子方向 : 直式

  • 端子电镀涂层 : 亮光/哑光

端接特性

  • PCB 端接方法 : 通孔 - 螺钉

  • 产品端接到 : 印刷电路板

尺寸

  • 螺钉直径 : 3.18 mm [ .125 in ]

  • 端子材料厚度 : .81 mm [ .032 in ]

  • PCB 孔直径 : 3.18 mm [ .125 in ]

使用环境

  • 工作温度范围 : -30 – 110 °C [ -22 – 230 °F ]

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件

其他

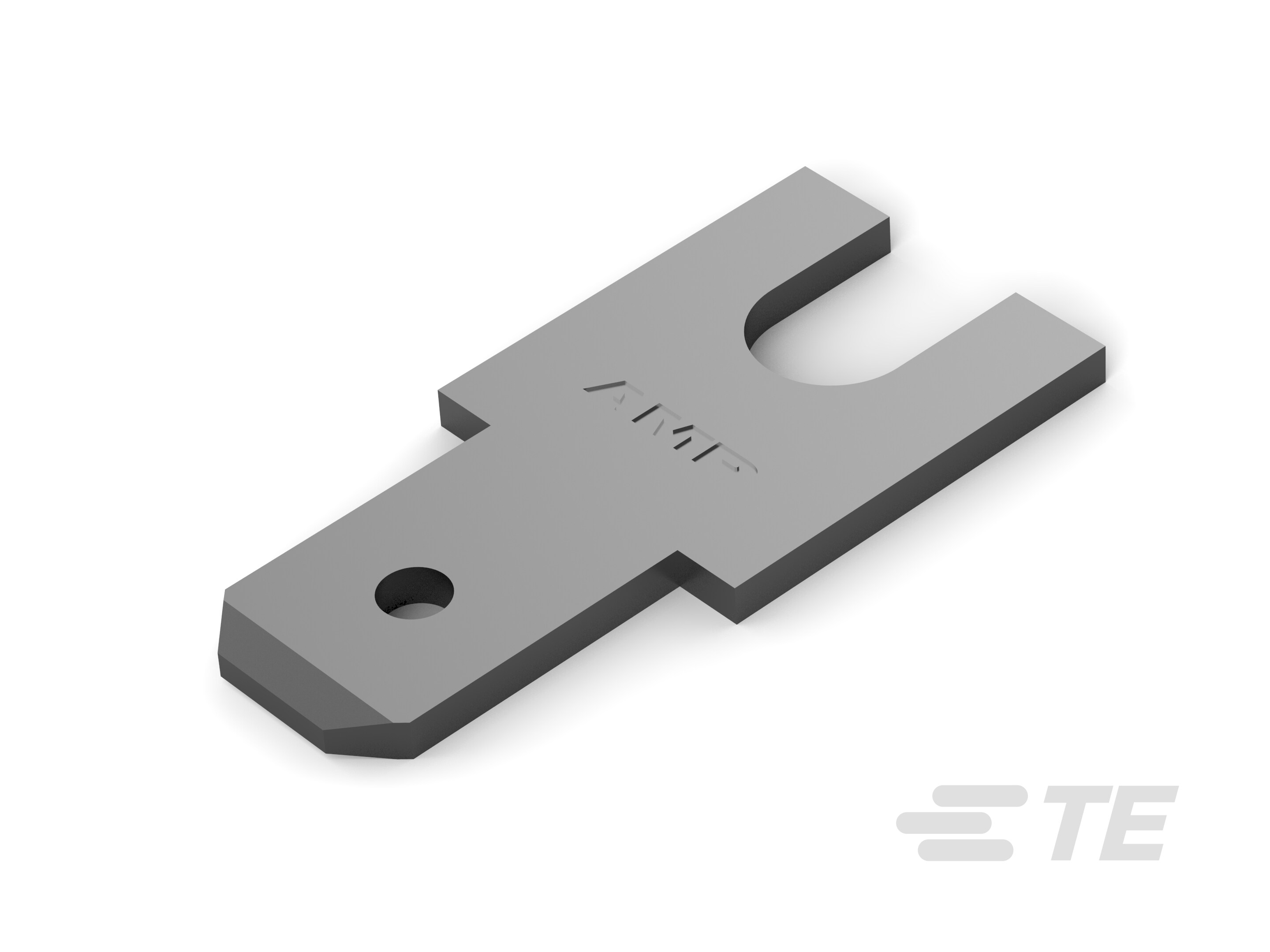

  • 线路 : FASTON .187

产品合规性
