60322-2

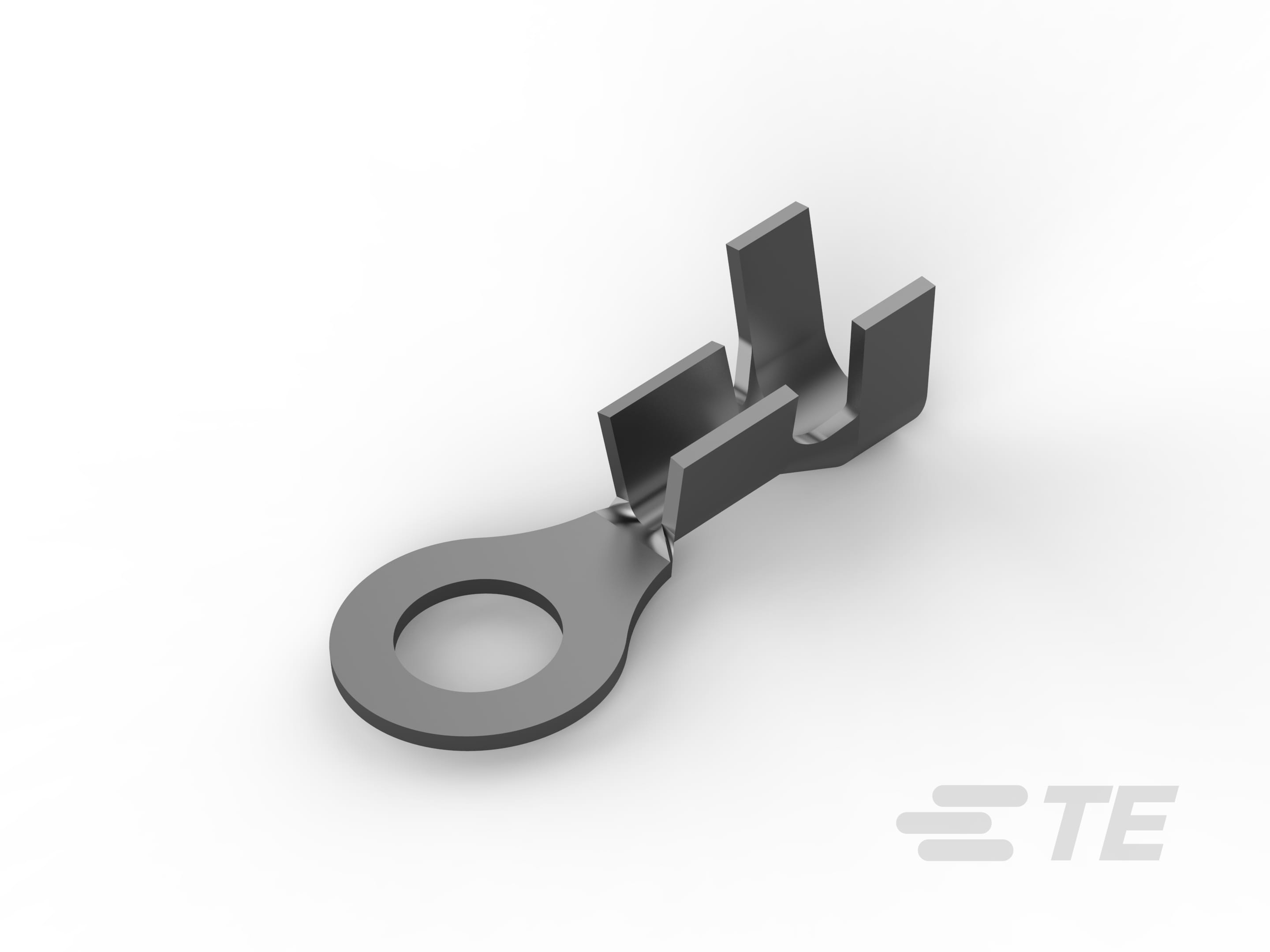

Closed Ring Tongue Terminal, 20 – 16 AWG, M4 / #8 Stud Size, 4.17 mm [.164 in] Stud Diameter, Open Barrel, Straight, Tin, Uninsulated, AMPLIVAR

AMPLIVAR RG 20-16 8 TPBR-60322-2

60322-2

Closed Ring Tongue Terminal, 20 – 16 AWG, M4 / #8 Stud Size, 4.17 mm [.164 in] Stud Diameter, Open Barrel, Straight, Tin, Uninsulated, AMPLIVAR

    • AMPLIVAR
  • TE 内部编号 60322-2
  • TE 内部产品描述 AMPLIVAR RG 20-16 8 TPBR

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .518 – 1.31

  • 线径 (CMA): 1020 – 2581

  • 螺钉尺寸 : 8, M4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 8, M4

  • 可密封 : 否

  • 与分离式电线类型兼容 : 漆包线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : RING-028

结构特性

  • 孔数 : 1

接触件特性

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

  • 端子底板材料 : 黄铜

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .518 – 1.31

  • 线径 (CMA): 1020 – 2581

  • 螺钉直径 : 4.17 mm [ .164 in ]

  • 舌厚 : .5 mm [ .02 in ]

  • 产品长度 : 17.65 mm [ .694 in ]

  • 压线筒内径 (mm): 1.27, 3.42

  • 压线筒内径 (in): .05, .135

  • 兼容的绝缘直径（最大值） : 4.19 mm [ .165 in ]

  • 兼容的绝缘直径范围 : 3.18 – 4.19 mm [ .125 – .165 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜, 铝

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 5000

  • 封装方法 : Reel
