  • 0.5MM F-S CONNECTOR(H 1.5MM) (BOARD TO BOARD SMT TYPE) HANDLING AND OPERATION INSTRUCTION SHEET S_411-5781_A.tif 英文版本
  • Instruction Sheet (non U.S.) S_411-5781_A.pdf 英文版本

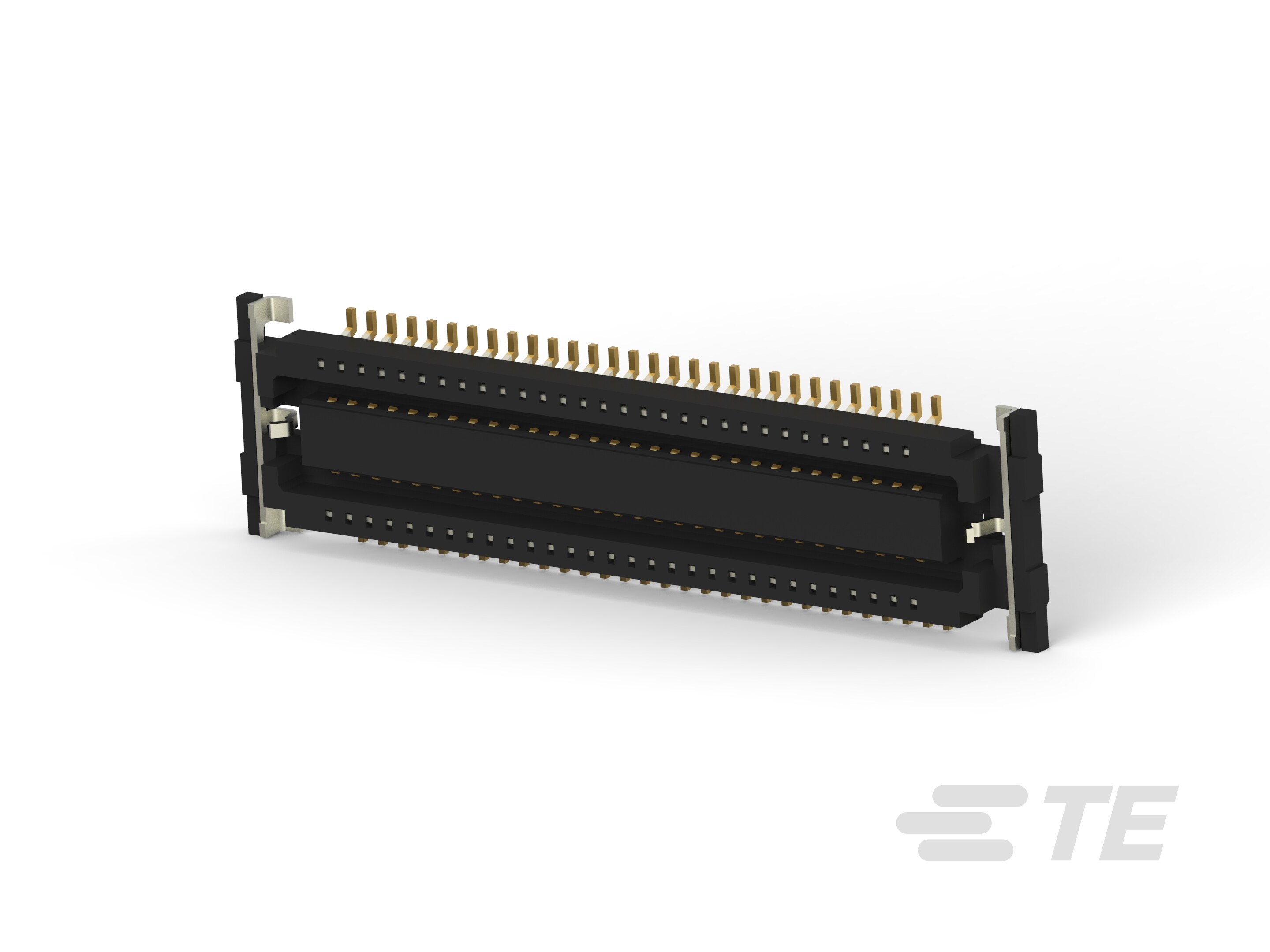

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector Assembly Type : PCB Mount Receptacle

  • Connector System : 板对板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 系列 : 精细堆叠

  • 连接器类型 : 连接器组件

  • 凸耳 :

  • 产品类型 : 连接器

结构特性

  • 可堆叠 :

  • PCB 安装方向 : 垂直

  • Number of Positions : 60

  • 板对板配置 : 夹层

  • 行数 : 2

电气特征

  • 介质耐压 (VAC): 500

  • 绝缘电阻 (VAC): 100

  • 电压 (VAC): 250

  • 绝缘电阻 (MΩ): 2

主体特性

  • 汇流条接合区域电镀厚度 : 500

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部电镀厚度 : .2 µm [ 8 µin ]

  • 端子类型 : 插座

  • Contact Current Rating (Max) (A): .3

  • PCB 端子端接区域电镀材料厚度 : .05 µm [ 2 µin ]

  • 端子布局 : 直插式

端接特性

  • PCB 板端接方法 : 表面贴装

机械附件

  • PCB 安装固定类型 :

  • 接合对准 : 带有

  • 接合对准类型 : 极化, 极化

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • PCB 安装对准类型 :

壳体特性

  • Centerline (Pitch) : .5 mm [ .0197 in ]

  • 外壳材料 : 高耐热树脂

尺寸

  • 堆叠高度 : 1.5 mm [ .059 in ]

  • PCB 厚度(建议) (in): .2

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

  • 高温兼容 :

操作/应用

  • 装配工艺特点 : 拾放盖

  • 拾放盖 : 带有

  • Circuit Application : Signal

  • 适用于 : 插头

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 载带盘

  • 封装数量 : 1500
