6-5175473-0

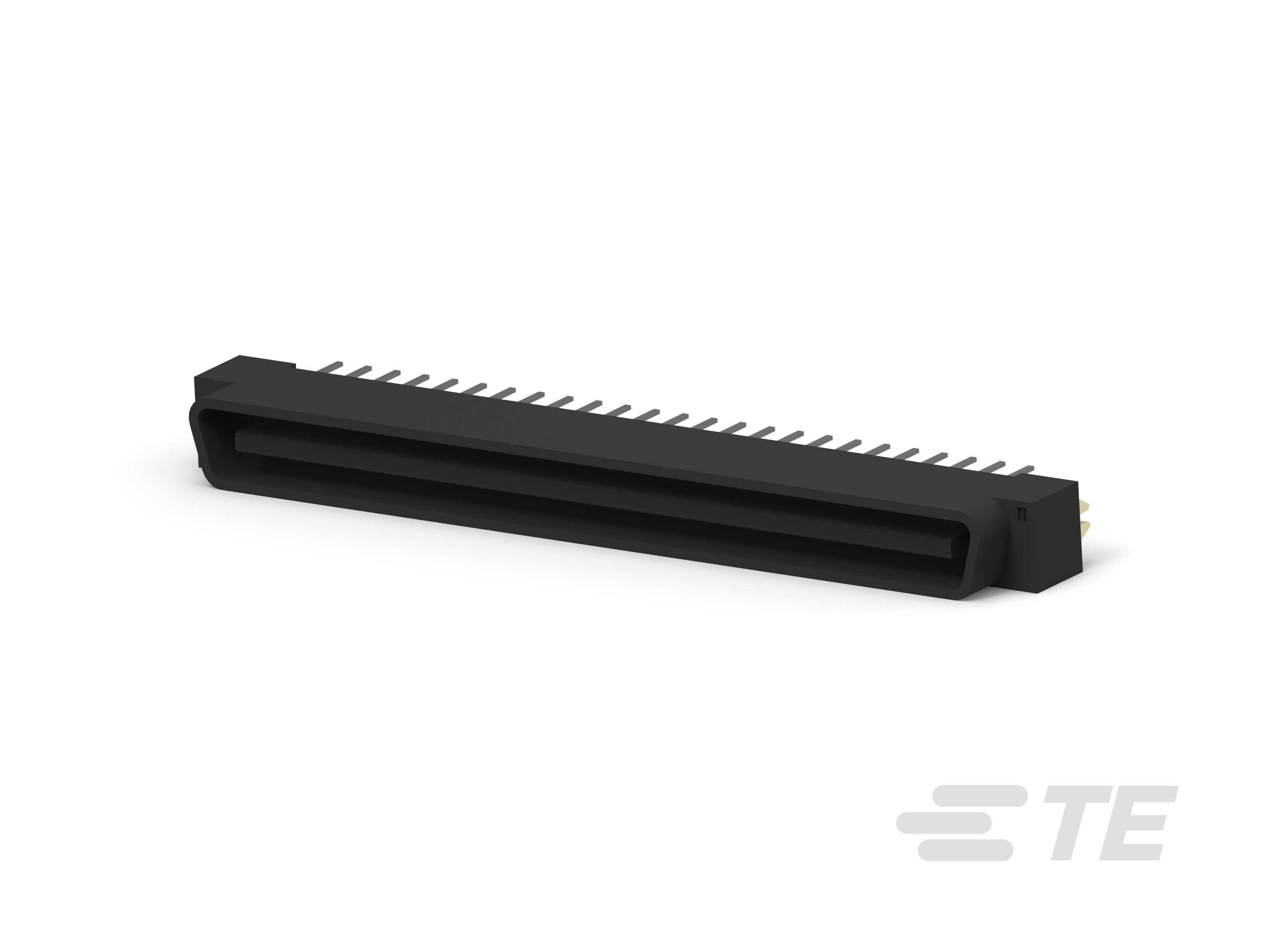

Docking Connectors, Plug, Board-to-Board, 100 Position, 1.27 mm [.05 in] Centerline, 1 Row, 100 Signal Positions, Through Hole - Solder, Vertical

.050CL,CHAMP,VERT PLUG,100 POS-6-5175473-0

6-5175473-0

Docking Connectors, Plug, Board-to-Board, 100 Position, 1.27 mm [.05 in] Centerline, 1 Row, 100 Signal Positions, Through Hole - Solder, Vertical

    • CHAMP
  • TE 内部编号 6-5175473-0
  • TE 内部产品描述 .050CL,CHAMP,VERT PLUG,100 POS

  • 扩展坞连接器种类 : 插头

  • 连接器系统 : 板对板

  • 位数 : 100

  • 中心线（间距） : 1.27 mm [ .05 in ]

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

  • AMP CHAMP .050 CONNECTOR (B-T-B) PLUG CONNECTOR (VERTICAL WITH RETENTION LEG) ENG_CD_5175473_C.pdf 英文版本

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 扩展坞连接器种类 : 插头

  • 连接器系统 : 板对板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 100

  • 行数 : 1

  • 信号位置数量 : 100

  • PCB 安装方向 : 垂直

接触件特性

  • 端子额定电流（最大值） (A): 1

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 固定支脚

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 1.27 mm [ .05 in ]

使用环境

  • 工作温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • 电路应用 : Signal
