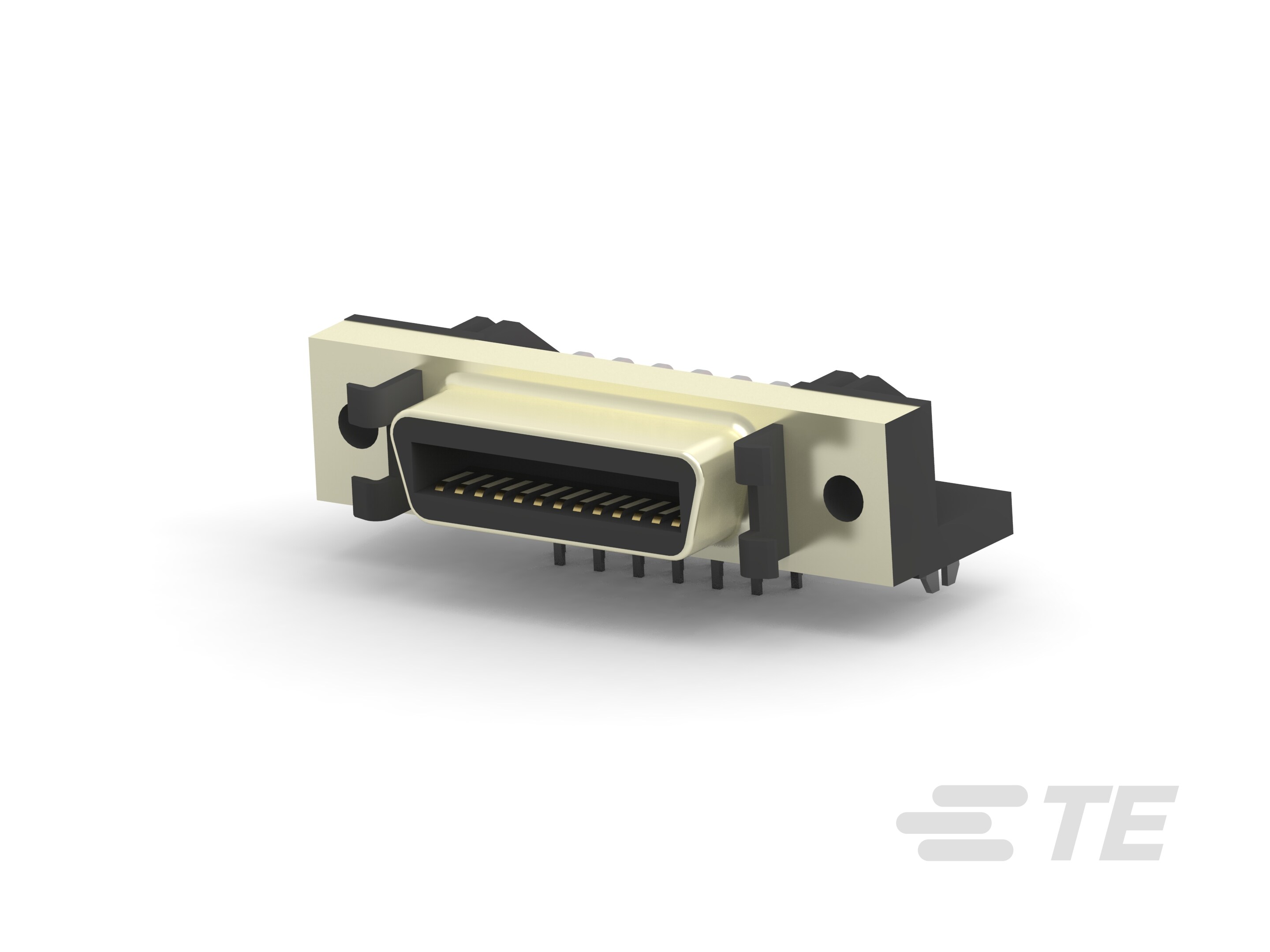

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 外壳类型 : 正面金属外壳

  • 连接器种类 : 母端

  • Connector System : 板对板

  • 行间距 : .05

  • 外形 : 标准

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 连接器类型 :

结构特性

  • Number of Positions : 26

  • 行数 : 4

  • PCB 安装方向 : 直角

  • 预装 :

主体特性

  • 正面外壳材料 :

  • 正面外壳电镀材料 : 铜打底镀镍

  • 外壳电镀材料 : 铜镀镍

  • 外壳材料 :

  • 颜色 : Black

  • 插板材料 : PBT

  • 柱体尺寸 (mm): .32

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

端接特性

  • 端接柱体长度 : 3.1 mm [ .122 in ]

机械附件

  • 面板安装特性 : 带有

  • PCB 安装方式 : 通孔

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 板锁

  • 接合连接器锁扣 : 带有

  • 接合连接器锁扣类型 : 锁闩, 锁闩

  • 连接器安装类型 : 板安装

  • 安装孔直径 (mm): 2.7

  • 安装角度 : 直角

壳体特性

  • Centerline (Pitch) : 1.27 mm [ .05 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : PBT

尺寸

  • PCB 厚度(建议) (mm): 1.66

使用环境

  • 外壳材料温度 : 标准

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装数量 : 120

  • 封装方法 : 托盘

产品合规性
