文档

产品图纸

产品规格

机构认证

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

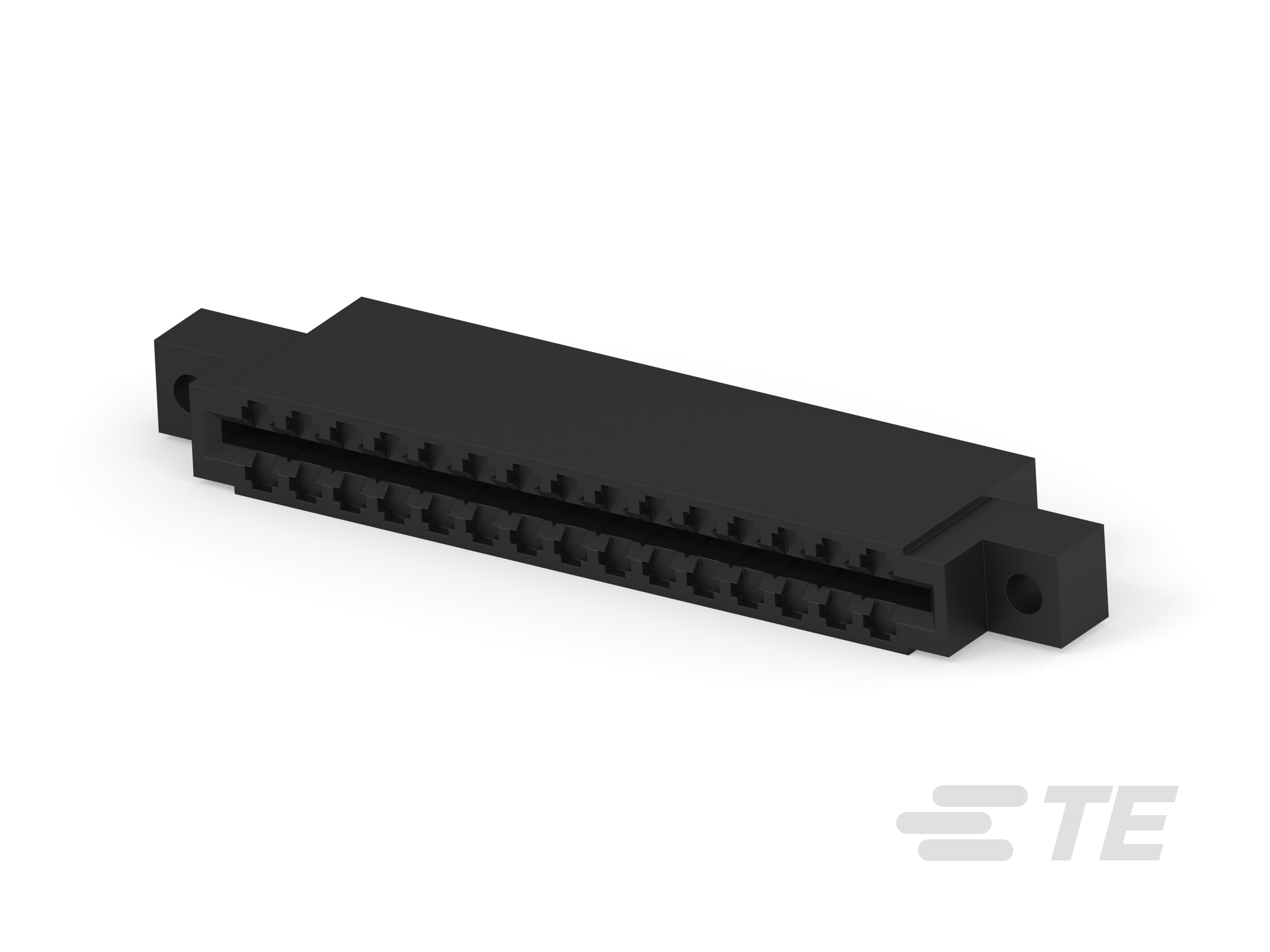

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 应力消除 : 不带

  • 连接器种类 : 插头

  • 产品类型 : 护套

结构特性

  • 双位置数量 : 15

  • 行数 : 2

  • 预装 :

电气特征

  • 绝缘电阻 (MΩ): 5000

  • 介质耐压 : 1800 VAC

主体特性

  • 颜色 : 黑色

接触件特性

  • Contact Current Rating (Max) (A): 5

机械附件

  • 面板安装特性类型 : 安装耳

  • 接合连接器锁扣类型 : 安装孔

  • 接合连接器锁扣 : 带有

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • 外壳材料 : 聚酯 - GF

  • 壳体颜色 : 黑色

尺寸

  • PCB 厚度(建议) : 1.4 – 1.78 mm [ .055 – .07 in ]

  • 长度 (in): 3.189

  • 高度 (in): .7

使用环境

  • 工组温度范围 (°C): -65 – 125

包装特性

  • 封装方法 :

  • 封装数量 : 225

产品合规性
