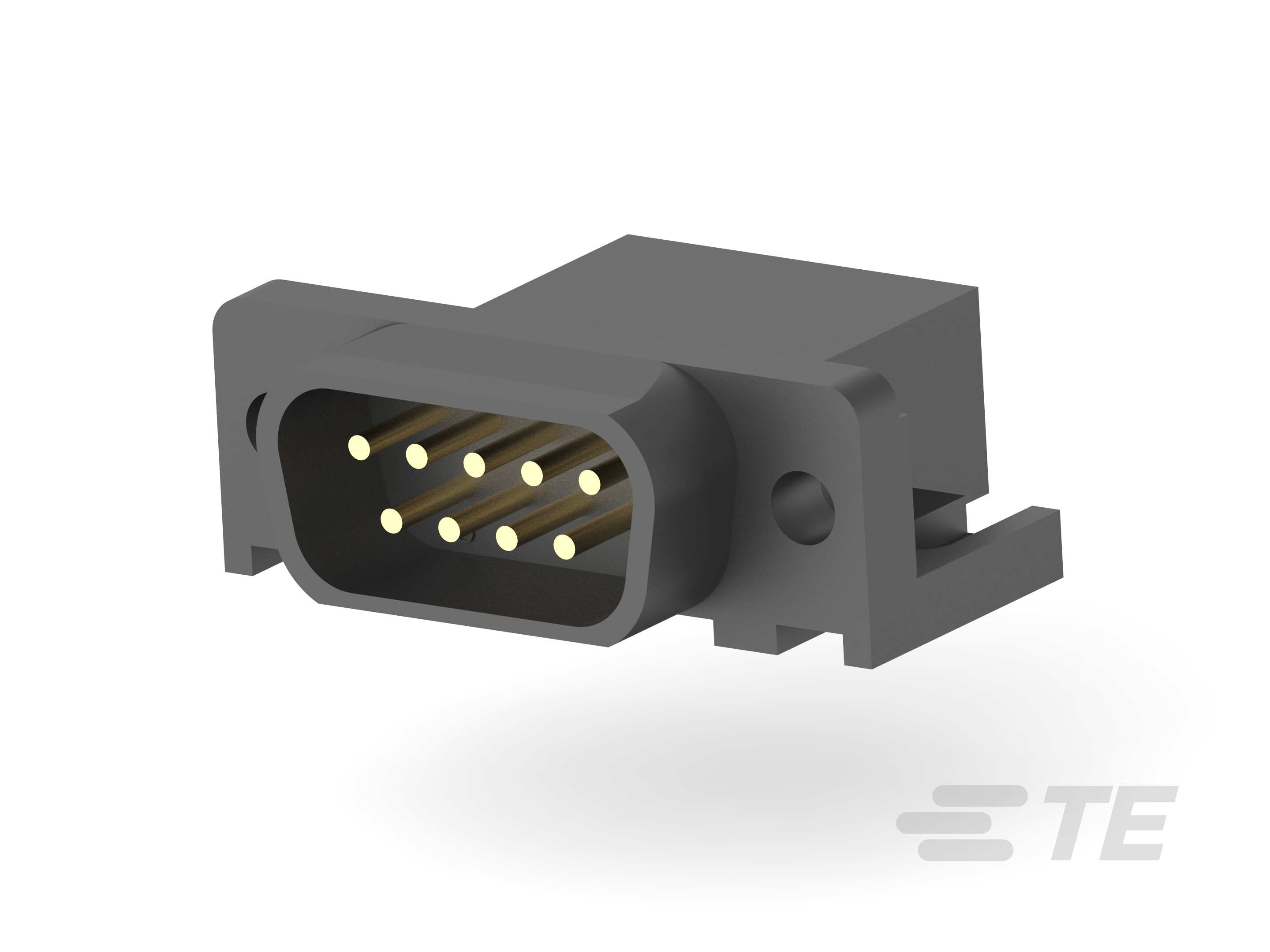

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 外壳类型 : 全塑

  • 连接器种类 : 插头

  • Connector System : 板对板

  • 行间距 : .112 in, 2.84 mm

  • 外壳尺寸 : 1

  • 外形 : 标准

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 占地面积 : 14.99 mm [ .59 in ]

  • 接地汇流条 : 不带

  • 已接地 :

  • 接地凹痕 : 不带

结构特性

  • Number of Positions : 9

  • 行数 : 2

  • PCB 安装方向 : 直角

  • 预装 :

主体特性

  • 插针材料 :

  • 柱体尺寸 : .66 mm [ .026 in ]

  • 外壳材料 :

  • 塑料 :

  • 外壳电镀材料 :

接触件特性

  • 端子基材 : 黄铜

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子形状 : 圆形, 圆形

  • Contact Current Rating (Max) (A): 6

  • 端子接触部电镀材料 :

  • 端子接触部电镀厚度 (µin): 30

端接特性

  • 接地夹 : 不带

  • 端接柱体长度 : 3.18 mm [ .125 in ]

机械附件

  • 面板安装特性 : 不带

  • PCB 安装方式 : 通孔

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 安装孔, 安装孔

  • 接合连接器锁扣 : 不带

  • 连接器安装类型 : 板安装

  • 安装孔直径 : 3.18 mm [ .125 in ]

壳体特性

  • Centerline (Pitch) : 2.74 mm [ .108 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙 GF, 聚酯 GF

尺寸

  • PCB 厚度(建议) : 2.36 mm [ .093 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 140

  • 封装方法 : 包装

其他

  • 注释 : 插头预装了尺寸 20 DF 柱形公端子
