该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

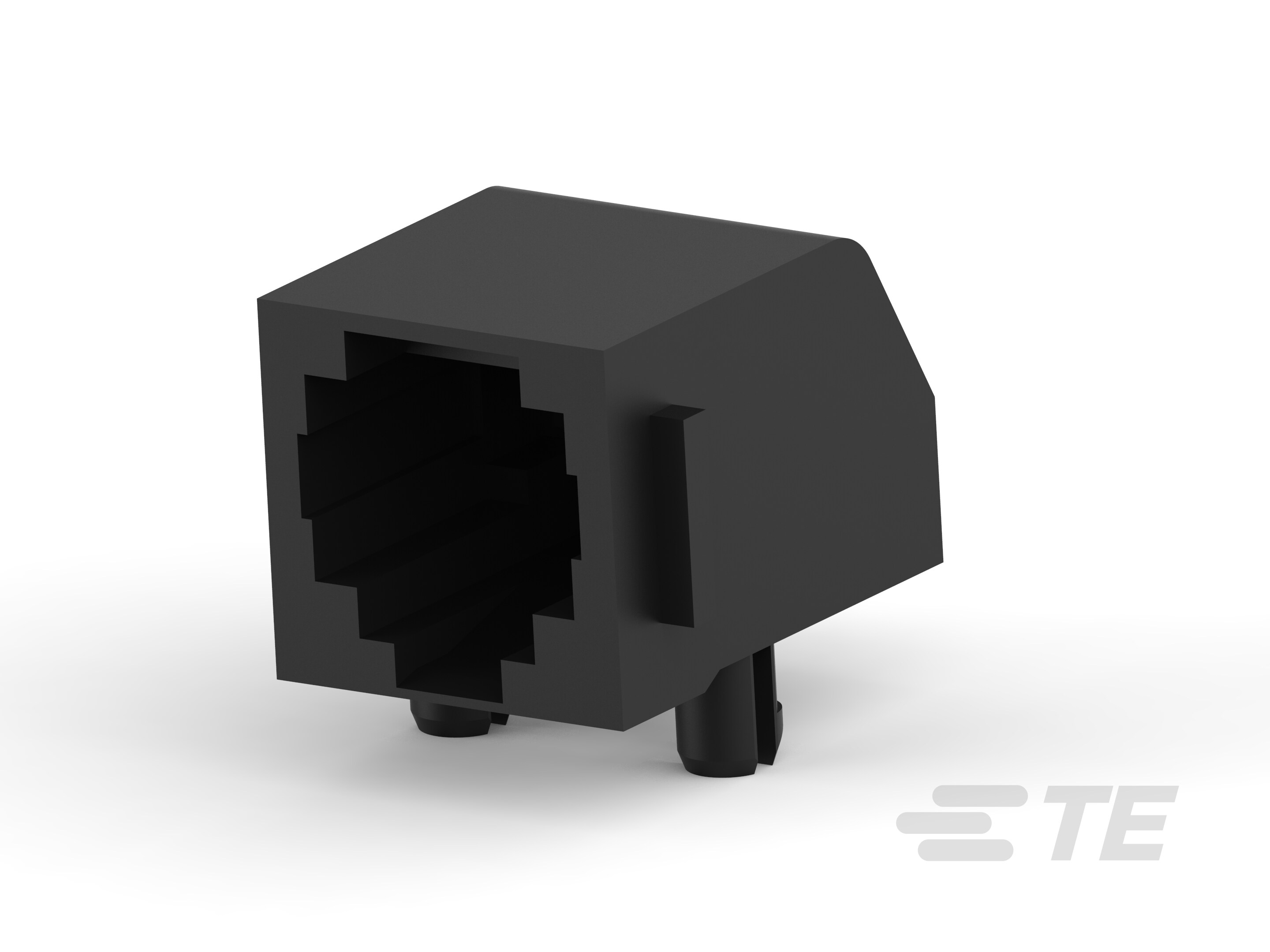

  • MODULAR JACK ASSEMBLY, 6 POSITION, LOW PROFILE, RIGHT ANGLE, SURFACE MOUNT W/ PANEL STOPS ENG_CD_5555077_B1.pdf 英文版本

CAD 文件

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 缆到板

  • 模块化插座和插头产品 : RJ 型插座和插头

  • 模块化连接器种类 : 插座

结构特性

  • 位数 : 6

  • 端口配置 : 单端口

  • 端口矩阵配置 : 1 x 1

  • 连接器端子密度 : 标准

  • PCB 安装方向 : 直角

  • 装载位置数量 : 4

主体特性

  • 连接器外形 :

  • 模块化插座插销方向 : 标准 - 下锁闩

接触件特性

  • 端子底板材料 :

  • 端子接合区域电镀材料厚度 (µm): 1.27

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 :

  • PCB 端子端接区域电镀材料 :

  • 端子额定电流(最大值) (A): .2, 1.5

端接特性

  • PCB 端接方法 : 表面贴装

  • 端接柱体和尾部长度 : 3.55 mm [ .14 in ]

机械附件

  • 面板安装特性类型 : 面板止挡

  • 面板安装特性 : 带有

  • 连接器安装类型 : 板安装, 面板安装

壳体特性

  • 中心线(间距) : 1.02 mm [ .04 in ]

  • 接合入口位置 :

  • 壳体颜色 : 黑色

  • 外壳材料 : HTN 模塑混合

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 连接器高度 : 12.7 mm [ .5 in ]

使用环境

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : Signal

  • 屏蔽 :

行业标准

  • 性能类别 : 3 类

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装, 盒和托盘

  • 封装数量 : 608
