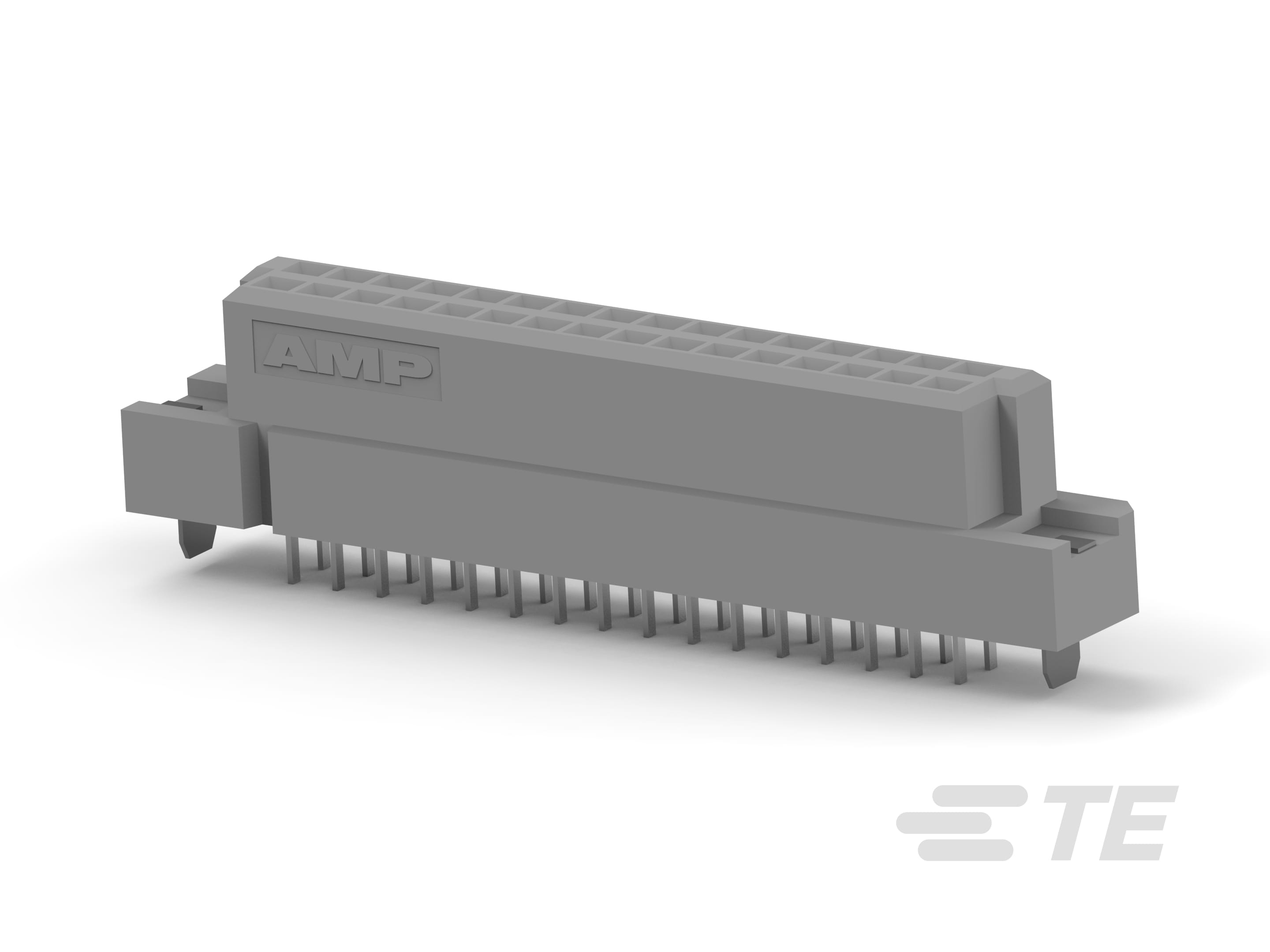

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端

  • Connector System : 板对板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 行间距 : 2.54 mm [ .1 in ]

  • 尺寸 :

  • DIN 级别 : II

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 导轨 : 不带

  • 柱体类型 : 焊柱

结构特性

  • PCB 安装方向 : 垂直

  • Number of Positions : 32

  • 列数 : 16

  • 行数 : 2

  • 装载行 : A, B

  • 信号针数量 : 32

  • 板对板配置 : 垂直

电气特征

  • 工作电压 (VAC): 250

主体特性

  • 颜色 : 灰色

接触件特性

  • 端子基材 : 铜合金

  • 端子底板材料 :

  • Contact Current Rating (Max) (A): 1.5

  • 端子截面 : .25 x .25 mm [ .01 x .01 in ]

  • 底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子接触部电镀材料 :

  • 端子类型 : 插座

  • 端子端接区域电镀厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]

  • 端子布局  直插式

  • 端子端接区域电镀材料 :

  • 端子接触部电镀厚度 : .76 µm [ 30 µin ]

端接特性

  • 印刷电路板端接方法 : 通孔 - 焊接

  • 接口类型 : Eurocard/DIN 41612

机械附件

  • PCB 安装固定类型 : 板锁

  • PCB 安装固定 : 带有

  • 面板安装特性 : 不带

  • PCB 安装对准 : 带有

  • 安装角度 : 垂直

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • 接合固定 : 不带

  • 接合对准类型  极化

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 外壳材料 : 聚合物 - GF

尺寸

  • 宽度 : 8.05 mm [ .317 in ]

  • PCB 厚度(建议) : 1.57 – 2.36 mm [ .062 – .093 in ]

  • 高度 : 11.5 mm [ .453 in ]

  • 尾部长度 : 3.3 mm [ .13 in ]

  • 长度 : 53.34 mm [ 2.1 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 等级 : 获得认可

  • UL 易燃性等级 : UL 94V-0

  • UL 文件号 : E28476

  • 获得 CSA 认证 :

  • CSA 文件号 : LR 7189

包装特性

  • 封装方法 : 盒, 盒和托盘
