规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

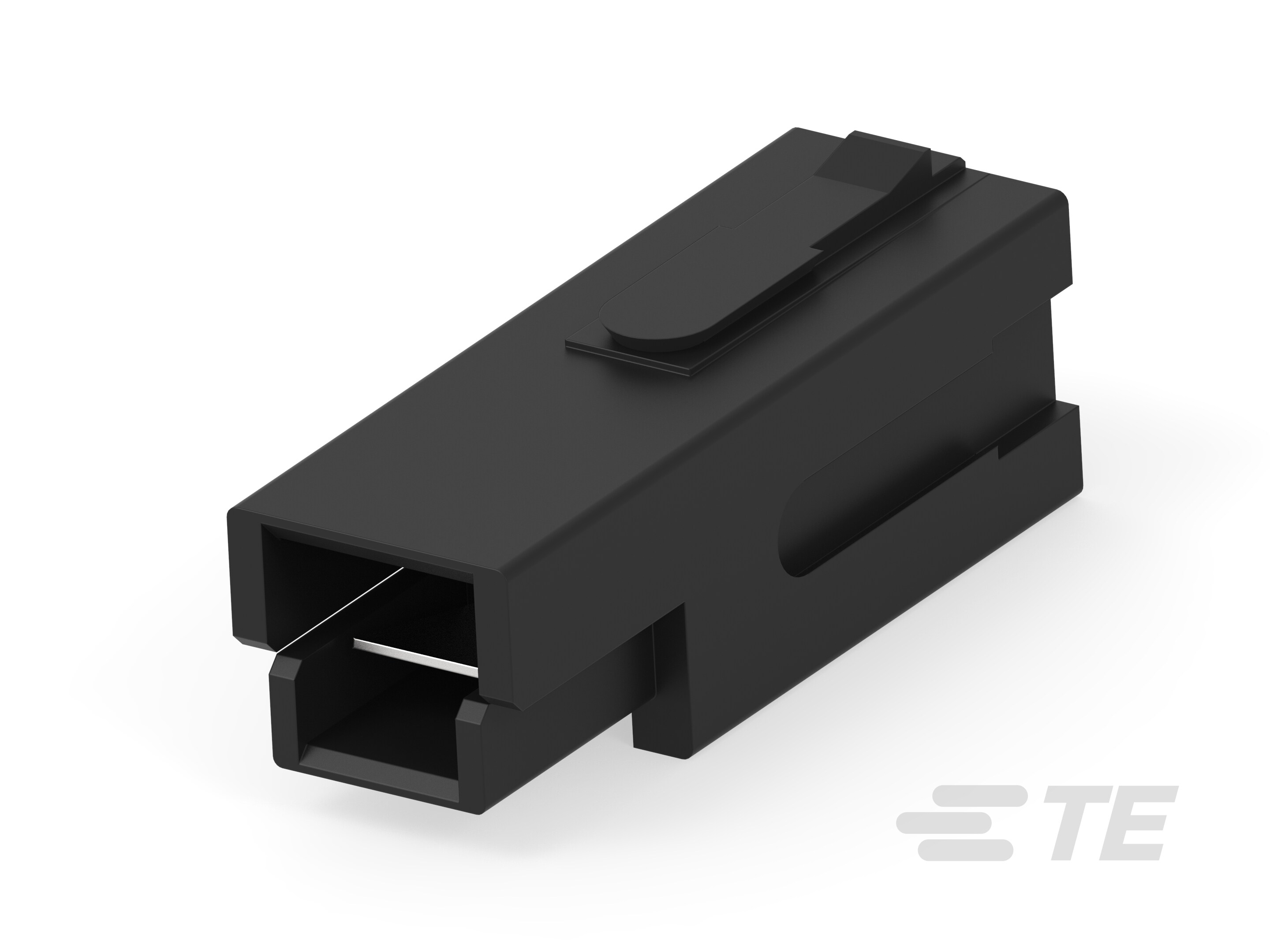

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头, 母端, 母端

  • 连接器系统 : 线到线

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 与线缆类型兼容 : 分离式导线

  • 位数 : 1

  • 电源位置数量 : 1

  • 信号位置数量 : 0

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子额定电流(最大值) (A): 31

  • 壳体内的端子定位力 : 带有

  • 端子类型 : 刀鞘天线

端接特性

  • 线缆端接方法 : 压接/焊接

机械附件

  • 连接器安装类型 : 面板安装

壳体特性

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚碳酸酯, 聚碳酸酯, 聚碳酸酯

尺寸

  • 产品长度 : 48.08 mm [ 1.89 in ]

  • 产品宽度 : 16.08 mm [ .63 in ]

  • 连接器高度 : 16.08 mm [ .63 in ]

  • 线径 (AWG): 18 – 12

  • 线径 (mm²): .8 – 3

使用环境

  • 工作温度范围 : -40 – 75 °C [ -40 – 167 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : CSA, UL

  • UL 阻燃性等级 : UL 94V-2

  • UL 等级 : 获得认可

  • CSA 等级 : LR 7189, 已认证

包装特性

  • 封装数量 : 250

  • 封装方法 : Bag
