替换部件

替代部件信息  TE 零件编号53809-2.

建议使用主要替代产品,但是可能无法满足外形、适应性或功能要求。次要替代产品可能无法充当您应用的完美替代品。请使用产品图纸以验证是否可在您的应用中使用。

文档

产品图纸

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 闭式压线筒

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

  • 螺钉尺寸 : 6, M3.5

  • 线缆组合 : 绞线

结构特性

  • 孔数 : 1

  • 端子角度 : 直式

主体特性

  • 电镀材料 : 锡铅

  • 绝缘套管材料 : PVF2

  • 条纹颜色 : 白色

  • 电镀厚度 (µm): 2.54

  • 绝缘支撑套管材料 :

  • 绝缘套管颜色 : 土黄色

  • 绝缘类型 : 预绝缘

  • 绝缘材料 : PVF2

接触件特性

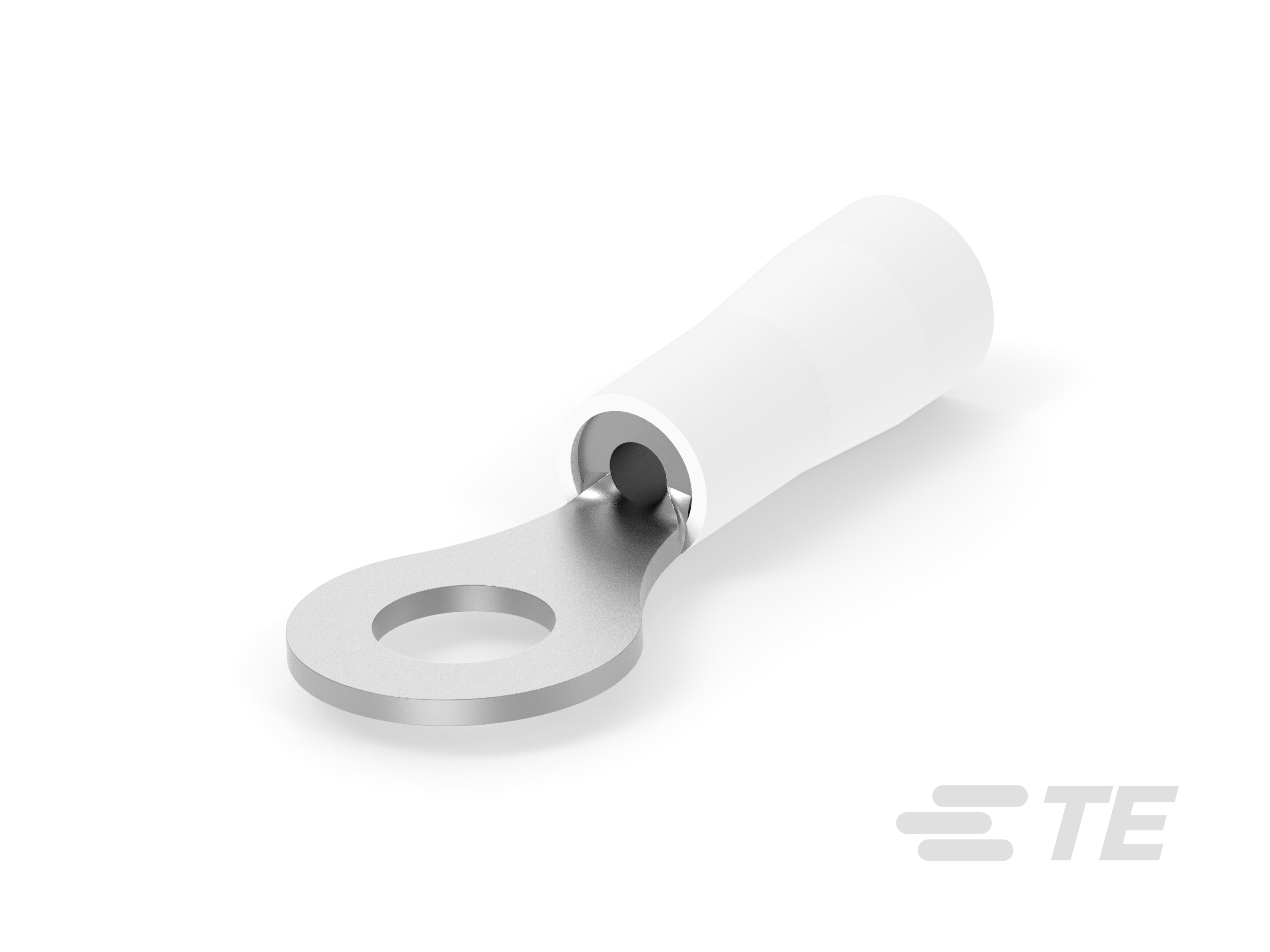

  • 端子类型 : 环形端子

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 螺钉直径 : 3.68 mm [ .145 in ]

  • 舌厚 : .64 mm [ .025 in ]

  • Wire Size (mm²): .16 – .6

  • 电线绝缘直径(最大值) : 2.54 mm [ .1 in ]

  • 电线绝缘直径 : 1.01 – 2.54 mm [ .04 – .1 in ]

  • 电线尺寸 (CMA): 320 – 1290

  • 压线筒内径 : 2.66 mm [ .105 in ]

  • 材料厚度 : .58 mm [ .023 in ]

  • 总长 : 19.78 mm [ .779 in ]

  • 压线筒内径(最小值) : 2.66 mm [ .105 in ]

使用环境

  • 工组温度范围 (°C): 150

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 活块

  • 封装数量 : 1000

其他

  • 压线筒颜色 : 土黄色

产品合规性
