规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 螺钉尺寸 : 8, M4

  • 可密封 :

  • 电线绝缘支持固定类型 : 非绝缘支撑

接触件特性

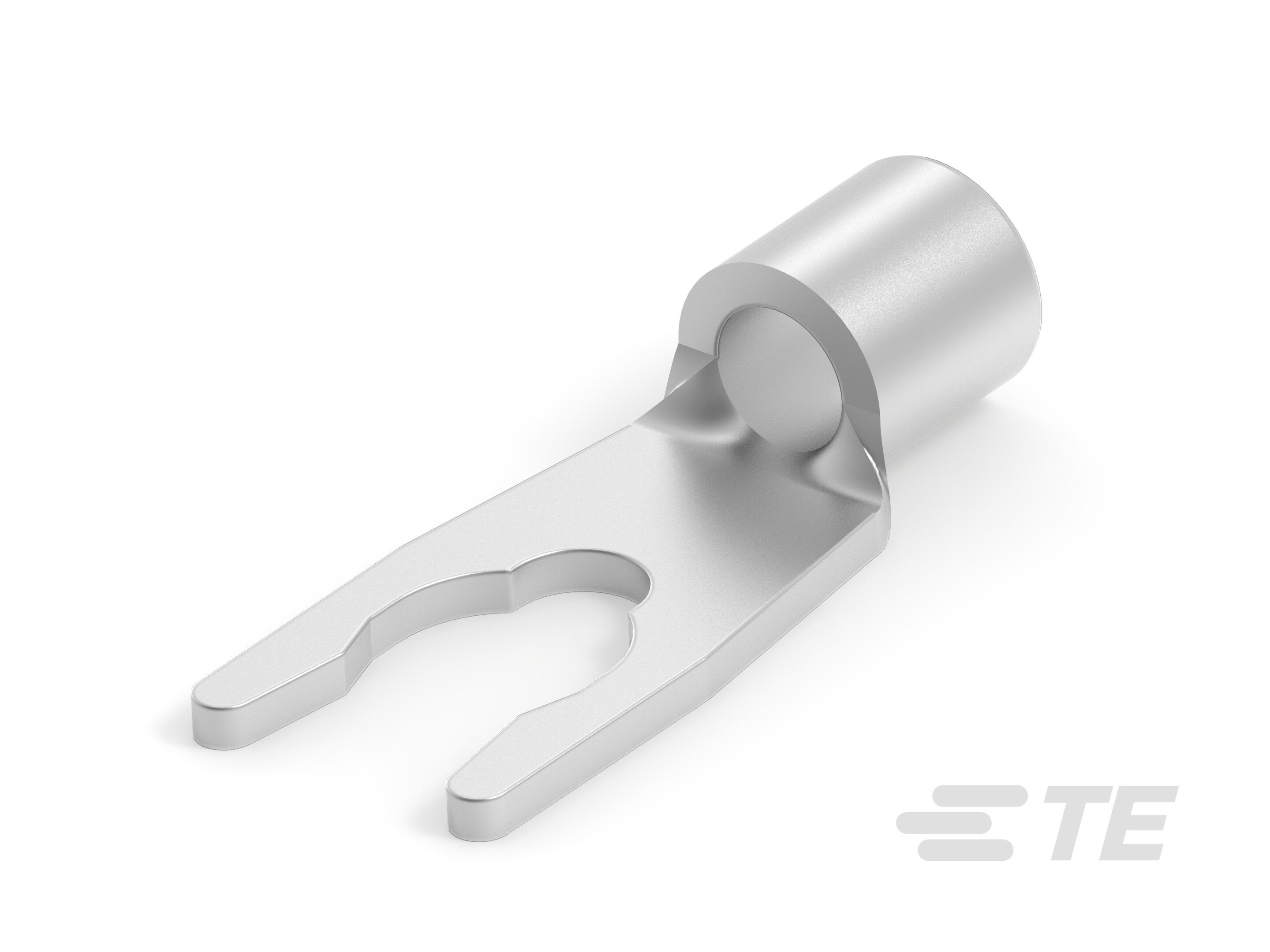

  • 叉形端子类型 : 叉形簧片端子

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 16

  • 线径 (mm²): 1.25 – 2

  • 线径 (CMA): 2050 – 5180

  • 螺钉直径 : 4.17 mm [ .164 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 16.18 mm [ .637 in ]

  • 压线筒内径 : 2.26 mm [ .089 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : 170 °C [ 338 °F ]

操作/应用

  • 与电线基础材料兼容 :

  • 与电线电镀材料兼容 :

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 500

  • 封装方法 : Box

其他

  • 线路 : 预算
