特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

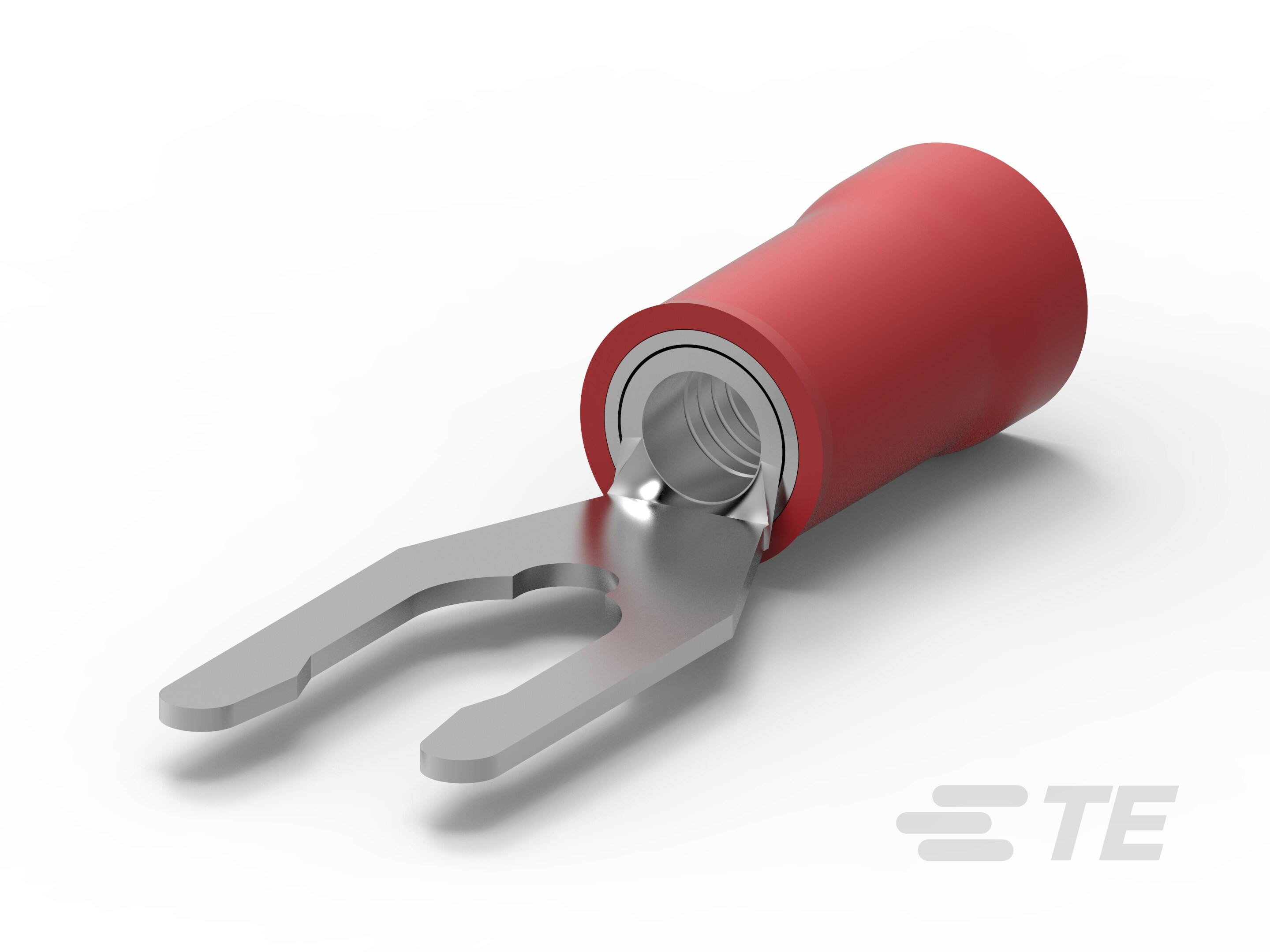

产品类型特性

  • Sealable 

  • 压线筒类型  闭式压线筒

  • 线缆类型  常规导线

  • Insulated  Yes

  • 绝缘电线支持 

  • 支持种类  绝缘支撑

  • 螺钉尺寸  8, M4

  • 压线筒种类  标准

  • 形状代码  SPADE-031

  • 线缆组合  实芯或绞线

结构特性

  • 端子角度  直式

电气特征

  • 电压(最大值) (V) 300

主体特性

  • 主体种类 

  • 电镀材料  磷青铜, 锡

  • 绝缘套管材料  尼龙

  • 绝缘套管颜色  红色

  • 绝缘材料  尼龙

  • 检查插槽 

接触件特性

  • 端子类型  叉形簧片

  • 端子方向  直式

尺寸

  • 螺钉直径 4.17 mm [ .164 in ]

  • 舌厚 .84 mm [ .033 in ]

  • Wire Size (AWG) 22 – 16

  • Wire Size (mm²) .3 – 1.42

  • 电线绝缘直径(最大值) (in) .125

  • 电线绝缘直径 2.03 – 3.18 mm [ .08 – .125 in ]

  • 电线尺寸 (CMA) 509 – 3260

  • 压线筒内径 (in) .128

  • 总长 (in) .979

操作/应用

  • 重载 

行业标准

  • 符合政府资质 

包装特性

  • 封装方法  带上安装

  • 封装数量  5000

其他

  • 压线筒颜色  红色
