特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

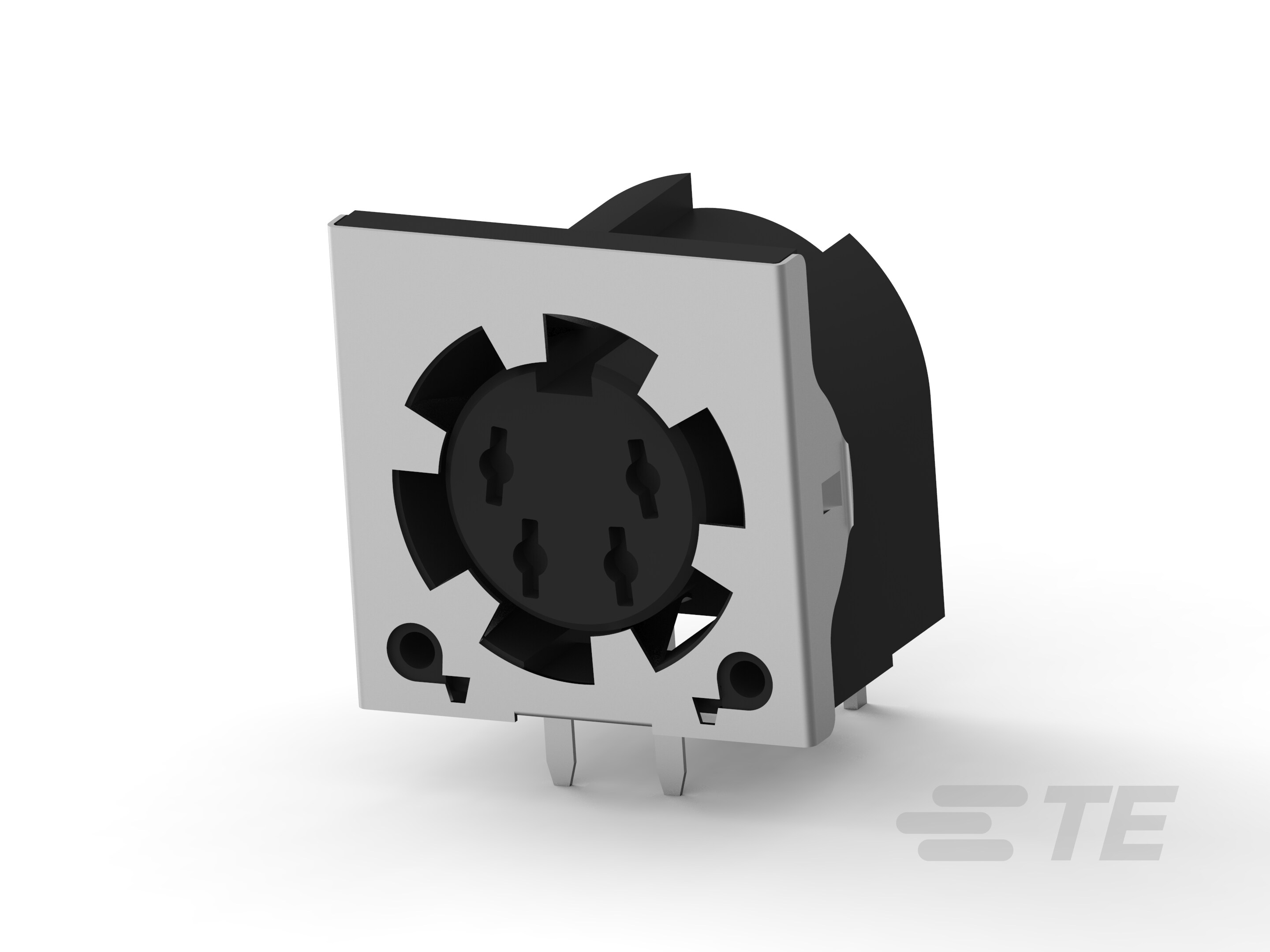

产品类型特性

  • 连接器种类 : 母端

  • Connector System : 线到板, 线到面板, 线到面板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 线缆类型 : 分离式导线

  • ESD 保护 : 不带

  • 应力消除 : 带有

  • 屏蔽 :

  • 形状 : 圆形

  • 连接器类型 : 公端

  • 绝缘 :

结构特性

  • 连接器配置 : 圆形 DIN

  • Number of Positions : 4

  • 选择性装载 :

  • PCB 安装方向 : 直角

电气特征

  • 热插拔 :

  • 工作电压 (VAC): 250

主体特性

  • 屏蔽底板厚度 : 1.27 µm [ 50 µin ]

  • 屏蔽材料 : 黄铜

  • 屏蔽电镀厚度 : 2.54 µm [ 100 µin ]

  • 屏蔽底板材料 :

  • 屏蔽电镀材料 : 锡/镍

接触件特性

  • 端子基材 : 黄铜

  • 反向极性 :

  • Contact Current Rating (Max) (A): 7.5

  • 端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 端子接触部电镀材料 : 镍打底镀锡

  • 端子接触部电镀厚度 : 2.54 µm [ 100 µin ]

  • 端子传导(典型值) : 信号(数据), 信号(数据)/电源, 电源

  • 端子类型 : 插座

  • 端子布局 : 交错

  • 端子端接区域电镀材料 :

  • 端子设计 : 音叉

机械附件

  • 面板安装特性类型 : 自攻型螺钉

  • 面板安装特性 : 带有

  • PCB 安装对准 : 带有

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 弯脚

  • PCB 安装方式 : 通孔焊接

  • 连接器安装类型 : Panel

  • PCB 安装对准类型 : 焊尾布局

  • 接合固定 : 不带

壳体特性

  • Centerline (Pitch) : 2.49 mm [ .1 in ]

  • 外壳材料 : 尼龙

  • 壳体颜色 : 黑色

尺寸

  • PCB 厚度(建议) (mm): 2.36

  • 高度 : 20.83 mm [ .82 in ]

  • 长度 : 20.07 mm [ .79 in ]

  • 尾部长度 : 3.56 mm [ .14 in ]

  • 宽度 : 15.49 mm [ .61 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

  • UL 文件号 : E28476

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 经 VDE 测试 :

  • CSA 文件号 : LR 3507

包装特性

  • 封装数量 : 100

  • 封装方法 : 包装

其他

  • 注释 : 针对需要使用 3- 位连接器的应用,使用 5- 位连接器(不使用端子位置 4 和 5)。
