请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

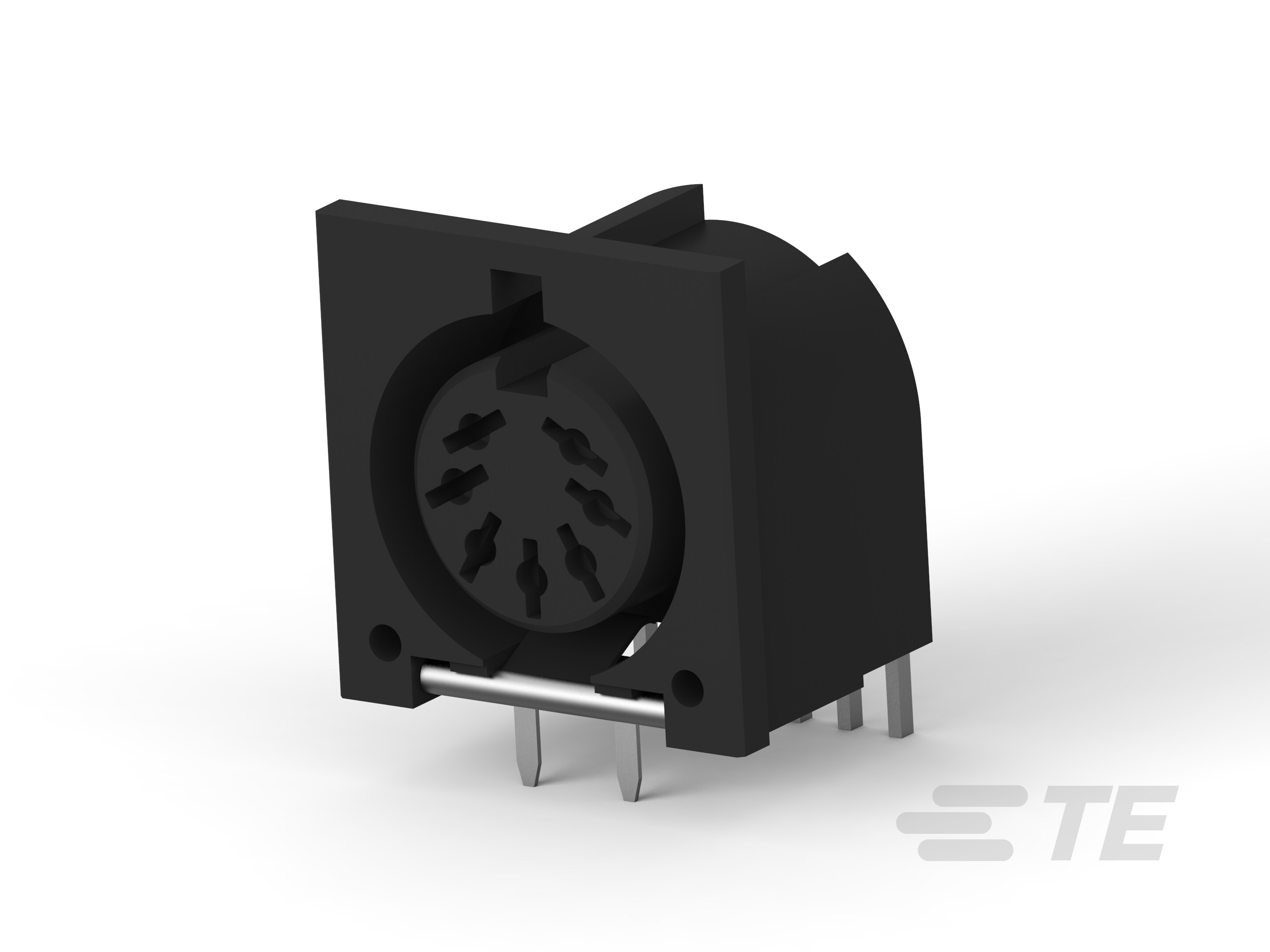

• 圆形 DIN 连接器类型 : 圆形 DIN

• 连接器系统 : 线到板, 线到面板, 线到面板

• 连接器和端子端接到 : 印刷电路板

• PCB 安装方向 : 直角

• 位数 : 7

• 连接器端子负载状态 : 选择性装载

• 工作电压 (VAC): 250

• 主要产品颜色 : 黑色

• 屏蔽材料 : 黄铜

• 屏蔽电镀材料 : 锡/镍

• 屏蔽底板厚度 : 1.27 µm [ 50 µin ]

• 屏蔽底板材料 : 镍

• 屏蔽电镀厚度 (µin): 100, 2.54

• 端子基材 : 黄铜

• PCB 端子端接区域电镀材料 : 锡

• 端子底板材料 : 镍

• 端子形状和构造 : 音叉

• 端子接触部电镀材料 : 锡

• 端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]

• 端子布局 : 交错

• PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]

• 端子额定电流（最大值） (A): 7.5

• PCB 端接方法 : 通孔 - 焊接

• 端接柱体和尾部长度 : 3.56 mm [ .14 in ]

• 面板安装特性类型 : 自攻型螺钉

• 面板安装特性 : 带有

• PCB 安装对准 : 带有

• 接合对准 : 带有

• 接合固定 : 不带

• 接合对准类型 : 键控

• PCB 安装固定 : 带有

• PCB 安装固定类型 : 弯脚

• 连接器安装类型 : 面板安装

• PCB 安装对准类型 : 焊尾布局

• 外壳材料 : 尼龙

• 中心线（间距） : 2.49 mm [ .1 in ]

• 产品长度 : 20.07 mm [ .79 in ]

• 产品宽度 : 15.49 mm [ .61 in ]

• PCB 厚度（建议） (mm): 2.36

• 连接器高度 : 20.83 mm [ .82 in ]

• 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽 : 是

• 电路应用 : Signal

• UL 阻燃性等级 : UL 94V-0

• 与已批准的标准产品兼容 : CSA LR3507, UL E28476
