特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

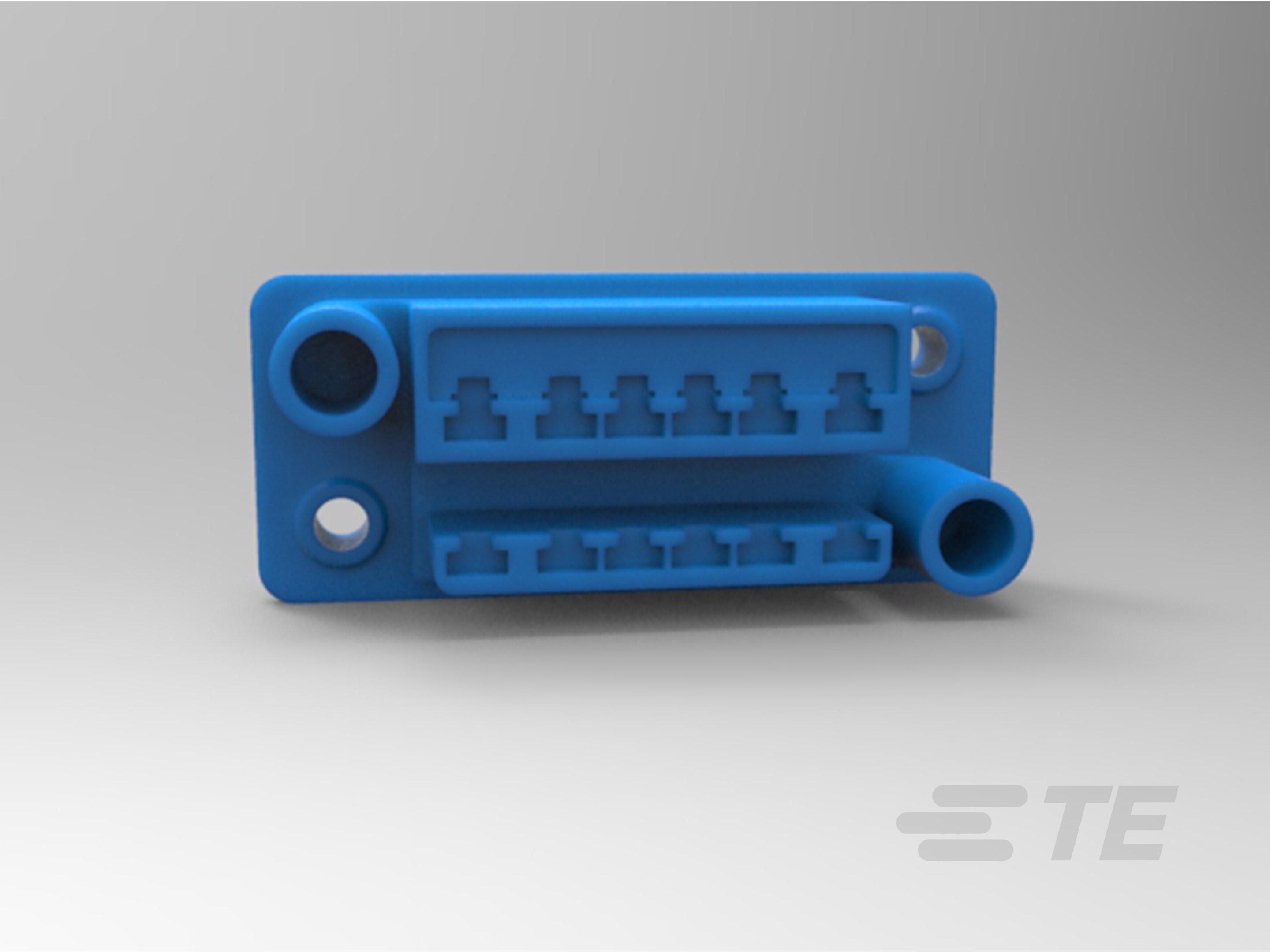

产品类型特性

  • Connector System : 线到板, 线到线

  • 行间距 : 9.9 mm [ .389 in ]

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 连接器类型 : 护套

  • 产品类型 : 连接器

  • 连接器种类 : 母端

结构特性

  • Number of Positions : 12

  • 行数 : 2

  • 信号针数量 : 4

电气特征

  • 工作电压 : 250

主体特性

  • 颜色 : 蓝色

接触件特性

  • 电源端子中心线 : 6.6

  • 电源端子行间距 : 9.9

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定 : 不带

  • 接合固定 : 带有

  • 接合固定类型 : 安装耳

  • 接合对准 : 带有

  • 接合对准类型 : 引导模块

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

  • 外壳材料 : PBT GF

  • 壳体颜色 : 蓝色

尺寸

  • 长度 : 61.2 mm [ 2.41 in ]

  • 线缆尺寸 (mm²): .22 – 2.18

  • 高度 : 26.3 mm [ 1.035 in ]

  • 宽度 : 25

使用环境

  • 工组温度范围 : -20 – 120 °C [ -4 – 248 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 盒和纸箱

其他

  • 注释 : 接合 Hsg - 172061- 端子 - 170311、170312、170484、170313、170314、170498
