该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

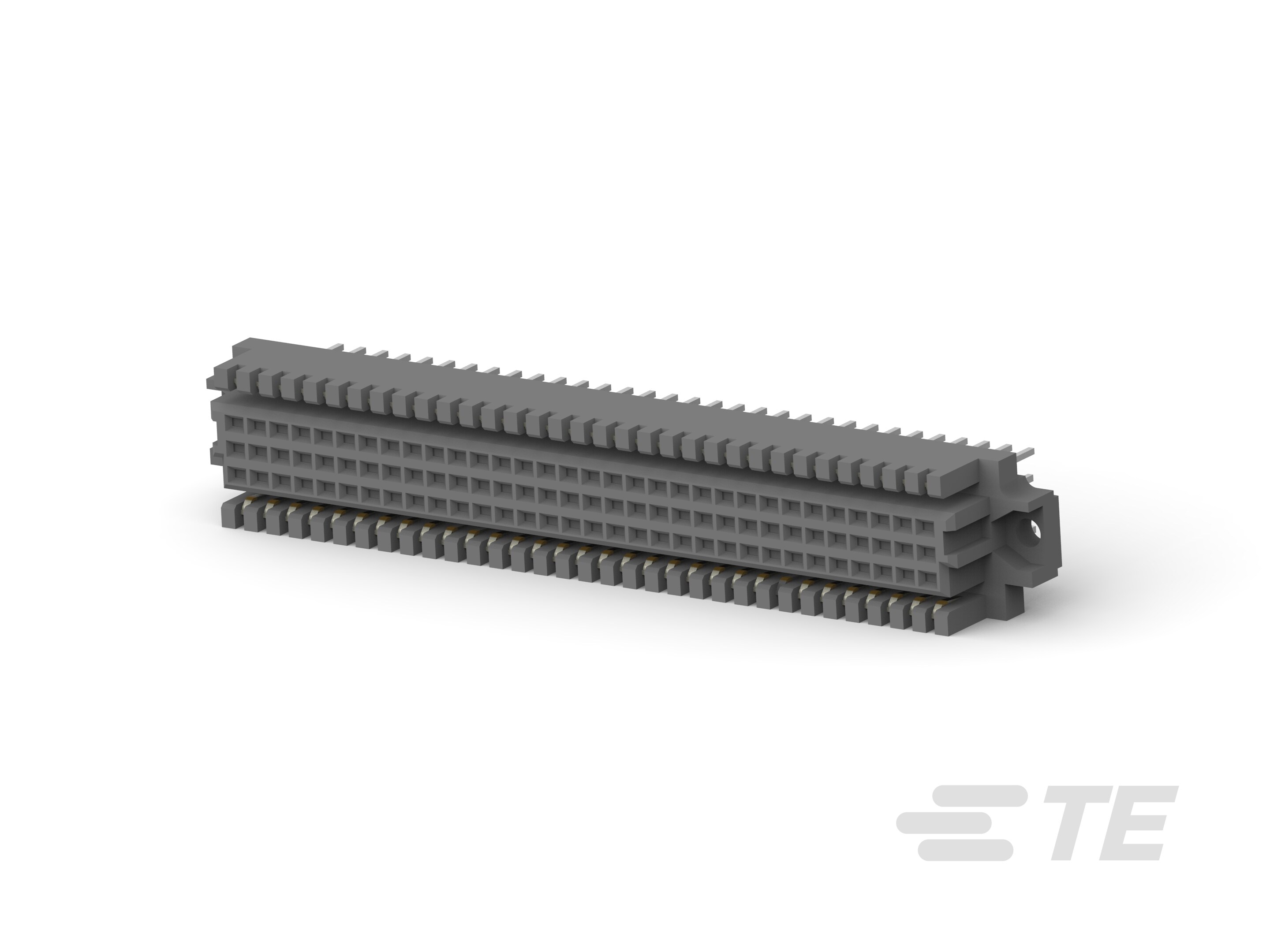

  • ASSEMBLY, RECEPTACLE, ENHANCED, TYPE C, EUROCARD, 5-ROW, PRESS-FIT, 6.00[.236] ENG_CD_5148452_B.pdf 英文版本

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • DIN 级别 : II

结构特性

  • 位数 : 160

  • 行数 : 5

  • PCB 安装方向 : 垂直

  • 列数 : 32

  • 信号位置数量 : 96

  • 装载行 : 满载

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 :

  • 端子类型 : 母端

  • 端子布局 : 矩阵

  • PCB 端子端接区域电镀材料厚度 : 2.54 – 7.62 µm [ 100 – 300 µin ]

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

  • 端接柱体和尾部长度 : 6 mm [ .236 in ]

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线(间距) : 2.54 mm [ .1 in ]

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 连接器宽度 : 15.88 mm [ .625 in ]

  • 连接器高度 : 11.51 mm [ .45 in ]

  • 行间距 : 2.54 mm [ .1 in ]

  • 连接器长度 : 94 mm [ 3.7 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : Box
