50830

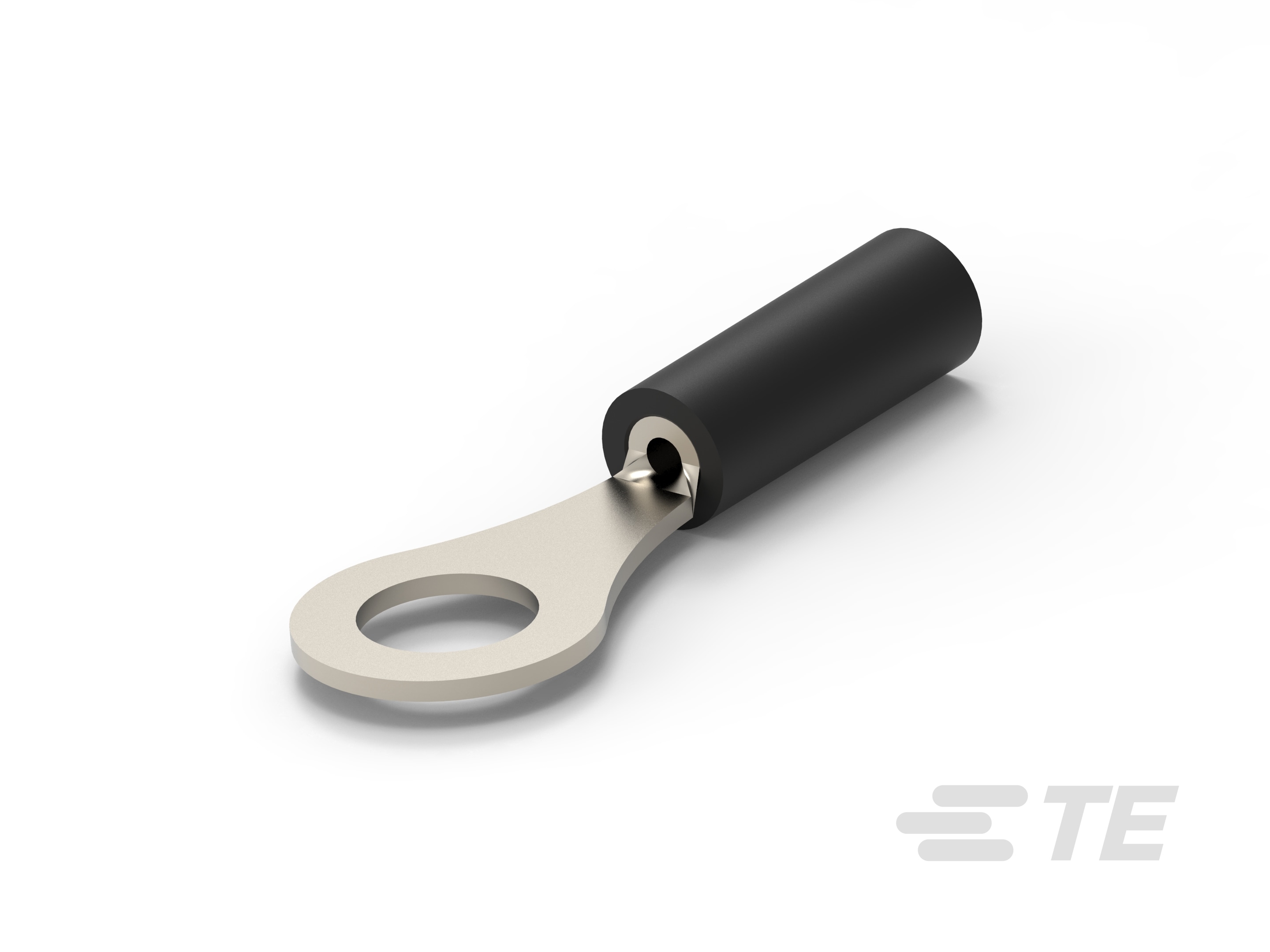

Closed Ring Tongue Terminal, 26 – 24 AWG, #6 / M3.5 Stud Size, 3.68 mm [.145 in] Stud Diameter, Closed Barrel, Straight, Nickel, STRATO-THERM

TERMINAL,PIDG PTFE R 26-24 6-50830

50830

Closed Ring Tongue Terminal, 26 – 24 AWG, #6 / M3.5 Stud Size, 3.68 mm [.145 in] Stud Diameter, Closed Barrel, Straight, Nickel, STRATO-THERM

    • STRATO-THERM
  • TE 内部编号 50830
  • TE 内部产品描述 TERMINAL,PIDG PTFE R 26-24 6

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 26 – 24

  • 线径 (mm²): .12 – .24

  • 螺钉尺寸 : 6, M3.5

  • 螺钉直径 : 3.68 mm [ .145 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 6, M3.5

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 孔数 : 1

电气特征

  • 额定电压 (V): 300

主体特性

  • 产品重量 (g): 4.536

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 镍

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 26 – 24

  • 线径 (mm²): .12 – .24

  • 螺钉直径 : 3.68 mm [ .145 in ]

  • 舌厚 : .5 mm [ .02 in ]

  • 产品长度 : 18.8 mm [ .74 in ]

  • 兼容的绝缘直径（最大值） : 2.08 mm [ .082 in ]

  • 兼容的绝缘直径范围 : .81 – 2.08 mm [ .032 – .082 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 288 °C [ 550 °F ]

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
