特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

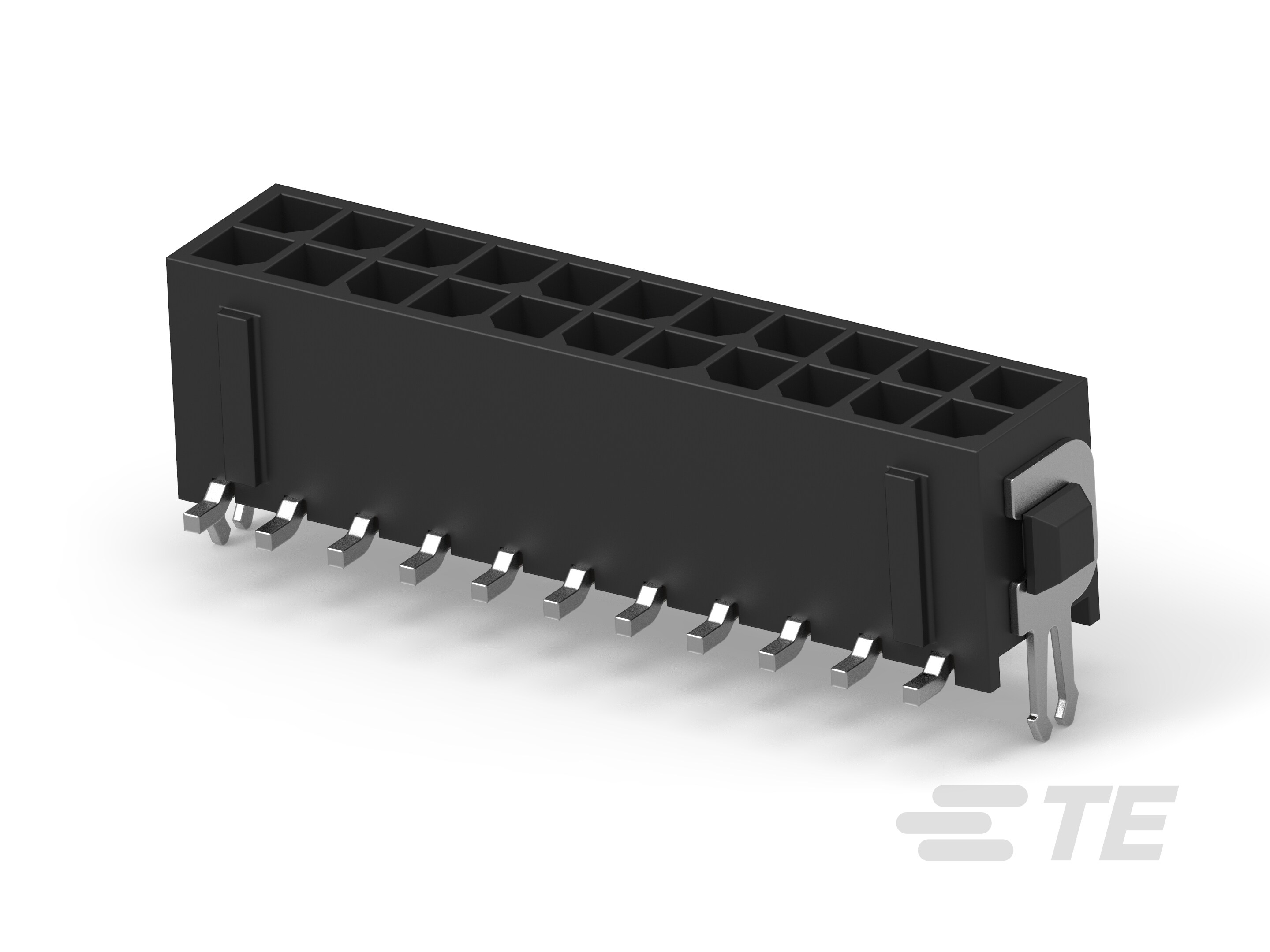

产品类型特性

  • 产品类型 : 公端

  • 壳体类型 : 插头

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插针

结构特性

  • Number of Positions : 22

  • PCB 安装方向 : 垂直

  • 电源针数量 : 22

  • 行数 : 2

  • 行间距 : 3 mm [ .118 in ]

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • Contact Current Rating (Max) (A): 5

  • 端子保持力 : Without

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .76 µm [ 30 µin ]

  • 多端子类型 : 不带

端接特性

  • 线缆尺寸 (AWG): 30 – 20

  • 线缆尺寸 (mm²): .051 – .517

  • 线缆尺寸 (CMA): 100.5 – 1022

  • PCB 板端接方法 : 表面贴装

  • 端接柱体/尾部长度 : 1.53 mm [ .06 in ]

机械附件

  • PCB 安装固定类型 : 板锁

  • PCB 安装固定 : 带有

  • 面板安装特性 : 不带

  • 连接器安装类型 : 板安装

  • 应力消除 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 接合固定类型 : 锁定公端

壳体特性

  • Centerline (Pitch) : 3 mm [ .118 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黑色

  • 外壳材料 : 高温尼龙

  • 板锁材料 : 磷青铜

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • 密封状态 : 不密封

操作/应用

  • Circuit Application : Power

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 经 VDE 测试 :

  • CSA 文件号 : LR7189

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

  • CSA 等级 : 已认证

包装特性

  • 封装方法 : 胶带

  • 封装数量 : 175
