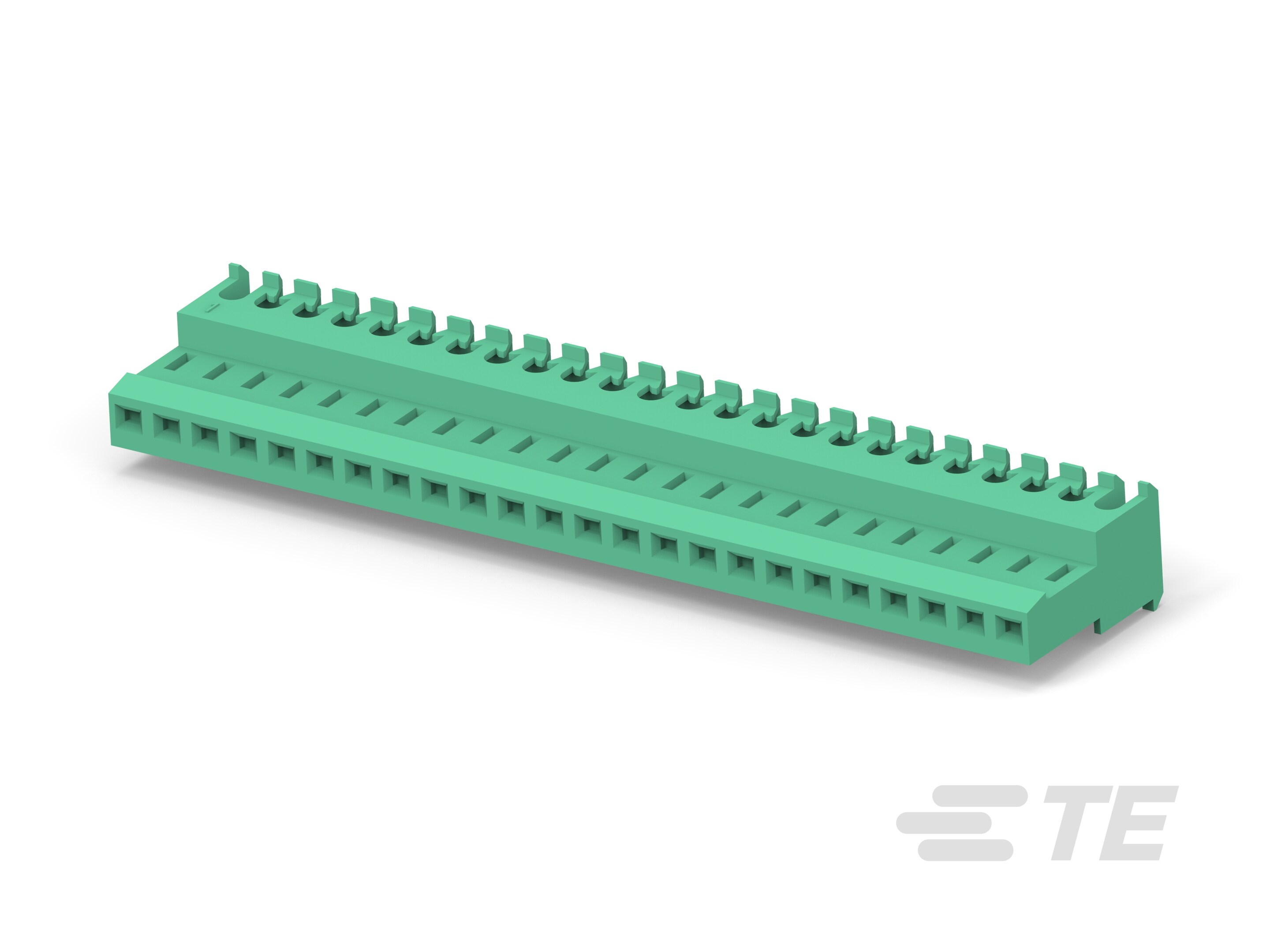

产品类型特性

  • Connector System : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 连接器种类 : 母端

  • 连接器设计 : 穿通

  • 应力消除 : 带有

  • 线缆类型 : 分离式导线, 绞线

结构特性

  • Number of Positions : 24

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 250

主体特性

  • 电缆出口角度 : 90°

接触件特性

  • 端子基材 : 铜合金

  • 端子底板材料 :

  • 导线端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : Tin

  • 端子接触部电镀厚度 : .76 µm [ 29.92 µin ]

  • 端子类型 : 插座

  • Contact Current Rating (Max) (A): 5

  • 底板材料厚度 : 1.27 – 1.77 µm, 50 – 69.685 µin

  • 导线端子端接区域电镀厚度 : 2.03 – 5.08 µm [ 80 – 200 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 哑光

  • 端子布局 : 直插式

  • 端子传导(典型值) : 电源

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • 面板安装特性 : 不带

  • 端子保持力类型 : 锁定枪

  • PCB 安装对准 : 不带

  • 接合固定 : 不带

  • PCB 安装固定 : 不带

  • 接合对准 : 带有

  • 接合固定类型 : 锁定斜面

  • 接合对准类型 : 极化

  • 端子定位力 : 带有

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 壳体颜色 : 白色

  • 外壳材料 : 尼龙 - GF

  • 壳体种类 : 标准

尺寸

  • 绝缘直径 : 1.52 mm [ .06 in ]

  • 高度 (mm): 7.75

  • 长度 (mm): 60.96

  • 线缆尺寸 (mm²): .08 – .09

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 拾放盖 : 不带

  • 适用于 : MTA .100 头和 MTA .100 IDC 柱形连接器

行业标准

  • UL 易燃性等级 : UL 94V-2

  • 机构/标准 : CSA, UL

  • CSA 文件号 : LR7189

  • CSA 等级 : 已认证

  • UL 等级 : 获得认可

  • UL 文件号 : E28476

包装特性

  • 封装方法 : 袋/盒

  • 封装数量 : 125

其他

  • 注释 : 肋之间的条纹可能会减少
