文档

产品图纸

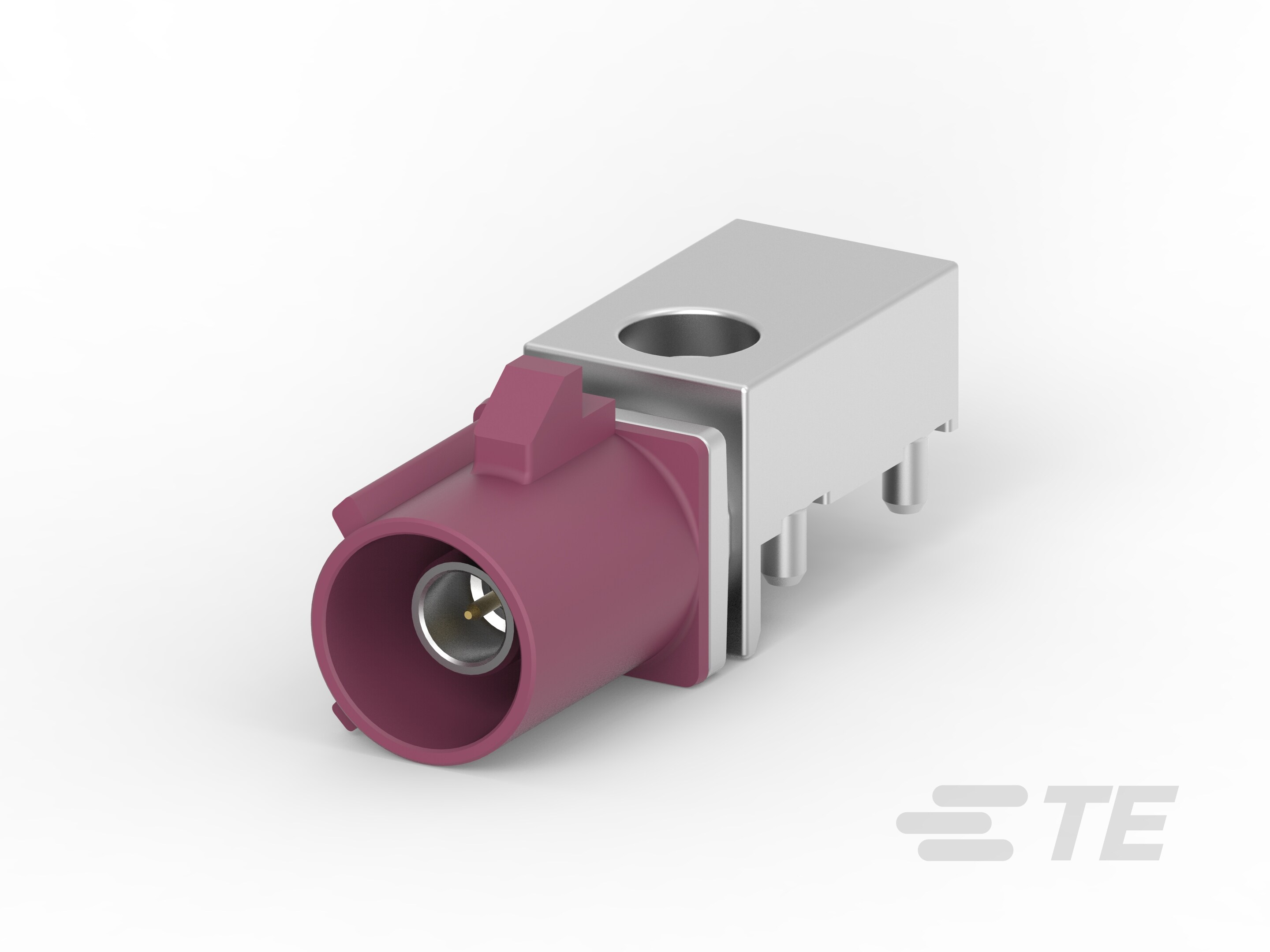

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 混合型连接器 :

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 板支座 : 边缘安装

结构特性

  • 键控 : D

  • Number of Positions : 1

电气特征

  • 阻抗 (Ω): 50

信号特征

  • 工作频率范围 (MHz): 0 – 6000

主体特性

  • 主体材料 : PA GF

接触件特性

  • 中心端子电镀材料 : 金 (Au)

  • 端子接触部电镀材料 : 金 (Au)

  • 接合插针直径 : .51 mm [ .02 in ]

  • 中心接触件 : 带有

  • 端子类型 : 插针

机械附件

  • PCB 安装固定类型 : 焊尾

  • PCB 安装固定 : 带有

  • PCB 安装方式 : 边缘安装

  • 安装角度 : 水平/90°

  • 面板安装方式 : 前端安装

  • 接合固定 : 带有

壳体特性

  • 壳体颜色 : 酒红紫

尺寸

  • 宽度 : 7.5 mm [ .295 in ]

  • 长度 : 24.5 mm [ .965 in ]

  • 高度 : 5 mm [ .197 in ]

使用环境

  • 工作温度(最大值) (°C): 65, 70, 75, 80, 85

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 屏蔽 :

  • Circuit Application : Signal

行业标准

  • 机构/标准 : SAE/USCAR-17

包装特性

  • 封装方法 : Reel

  • 封装数量 : 1600

其他

  • 电介质材料 : PCT

  • PCB 支脚电镀材料 : 锡 (Sn)

  • 外部端子电镀材料 : 锡 (Sn)
