493176-2

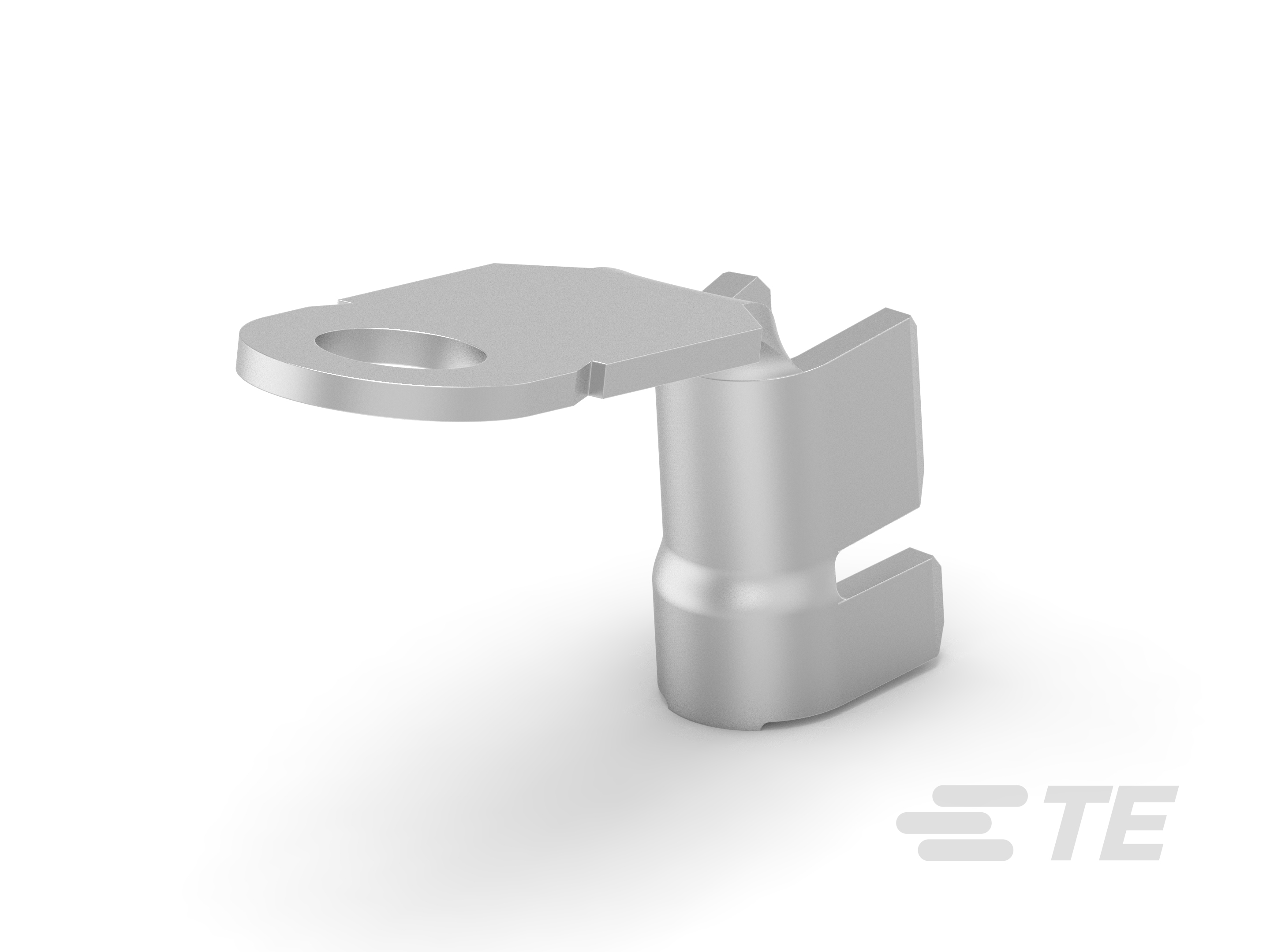

Closed Ring Tongue Terminal, 5 – 4 AWG, 3/8 Stud Size, 9.6 mm [.378 in] Stud Diameter, Open Barrel, Right Angle, Tin, Uninsulated

RING TONGUE-493176-2

493176-2

Closed Ring Tongue Terminal, 5 – 4 AWG, 3/8 Stud Size, 9.6 mm [.378 in] Stud Diameter, Open Barrel, Right Angle, Tin, Uninsulated

  • TE 内部编号 493176-2
  • TE 内部产品描述 RING TONGUE

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 5 – 4

  • 线径 (mm²): 16 – 20

  • 线径 (CMA): 33098 – 41735

  • 螺钉尺寸 : 3/8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 3/8

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

接触件特性

  • 压线筒类型 : Open

  • 端子方向 : 直角

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 5 – 4

  • 线径 (mm²): 16 – 20

  • 线径 (CMA): 33098 – 41735

  • 螺钉直径 : 9.6 mm [ .378 in ]

  • 舌厚 : 2 mm [ .078 in ]

  • 产品长度 : 38 mm [ 1.5 in ]

  • 压线筒内径 (mm): 7, 8

  • 压线筒内径 (in): .275, .314

  • 兼容的绝缘直径（最大值） : 8.99 mm [ .354 in ]

  • 兼容的绝缘直径范围 : 8.8 – 9 mm [ .346 – .354 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 300

  • 封装方法 : Box
