该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

457975-011

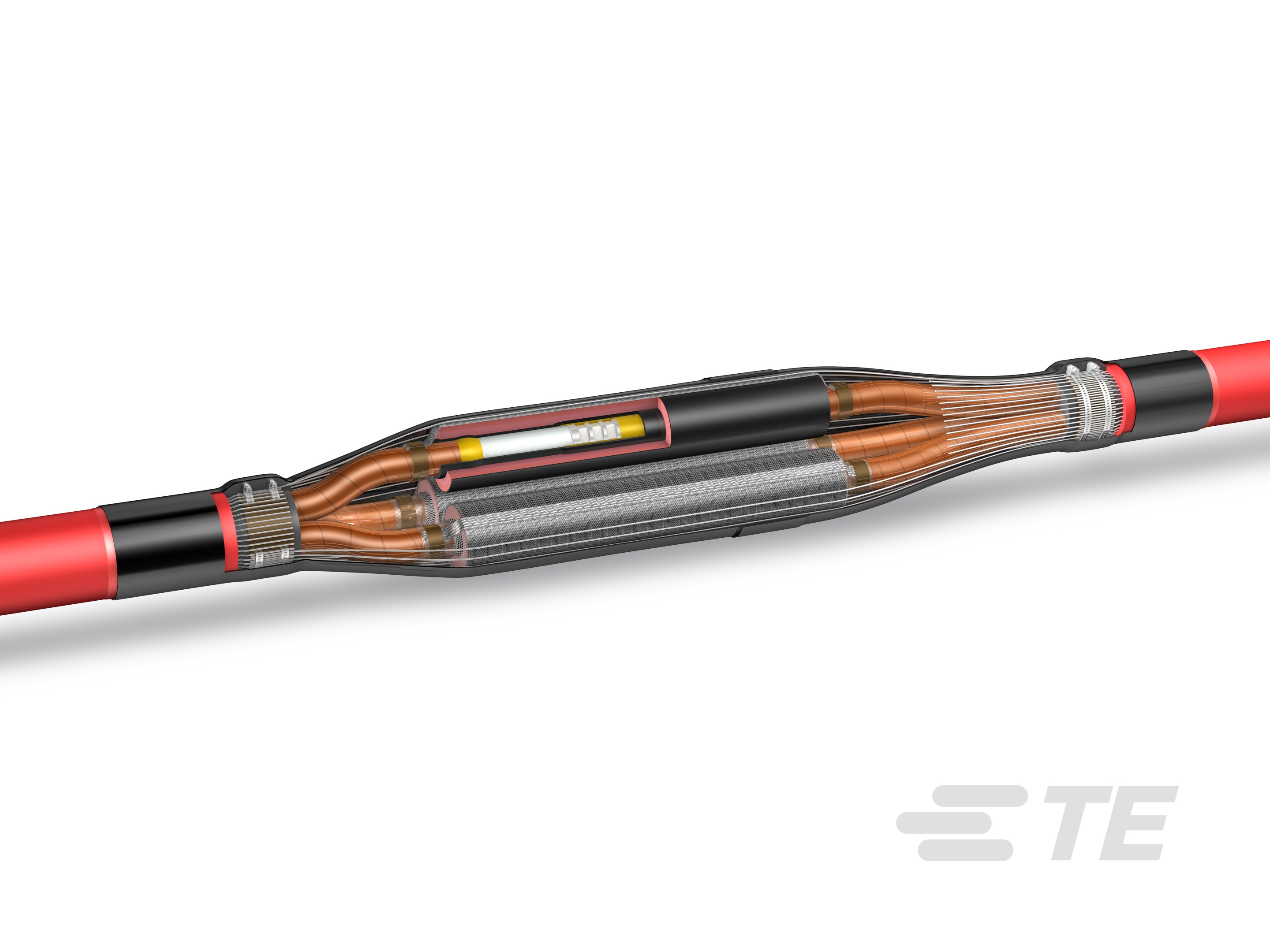

Joints & Splices, China / ASIA / ANZPAC, Heat Shrink, ≤ 12 kV / ≤ 17.5 kV, Inline, Medium Voltage Inline Joint, RAYCHEM SXSW

SXSW-4324-457975-011

457975-011

Joints & Splices, China / ASIA / ANZPAC, Heat Shrink, ≤ 12 kV / ≤ 17.5 kV, Inline, Medium Voltage Inline Joint, RAYCHEM SXSW

    • RAYCHEM
    • RAYCHEM SXSW
  • TE 内部编号 457975-011
  • TE 内部产品描述 SXSW-4324
  • 别名 ID SXSW-4324

  • 接头和拼接件产品供货情况 : ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲

  • 安装说明 : 英语

  • 接头和拼接件技术 : 热收缩

  • 接头和拼接件电压等级 (kV): ≤ 12, ≤ 17.5

  • 接头和拼接件应用类型 : 直插式

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 接头和拼接件技术 : 热收缩

  • 接头和拼接件产品类型 : 中压直通接头

  • 绝缘 : 聚合物

  • 电缆屏蔽种类 : 导线, 胶带

  • 包含机械式接管 : 否

结构特性

  • 芯数 : 3

电气特征

  • 接头和拼接件电压等级 (kV): ≤ 12, ≤ 17.5

主体特性

  • 外部绝缘 : 管

壳体特性

  • 铠装 : 导线用钢

尺寸

  • 截面范围 (mm²): 50 – 150, 95 – 185

  • 接头和拼接件绝缘层直径 (mm): 17.6 – 26.9, 17.6 – 27.5

  • 接头和拼接件绝缘层直径 (in): .692 – 1.059, .692 – 1.082

  • 电缆截面（最大值）（主线） (mm²): 185

  • 电缆截面（最小值）（主线） (mm²): 50

  • 接头和拼接件导体直径 (mm): 7.7 – 15, 11 – 16.8

  • 接头和拼接件导体直径 (in): .303 – .59, .43 – .66

  • 护套外径 (mm): 56 – 75, 56 – 76

  • 护套外径 (in): 2.2 – 2.29, 2.2 – 2.99

操作/应用

  • 接头和拼接件应用类型 : 直插式

行业标准

  • 标准 : HD CENELEC 629.1, IEC 60502-4

产品供货情况

  • 接头和拼接件产品供货情况 : ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲

包装特性

  • 封装数量 : 1

其他

  • 安装说明 : 英语
