42899-3

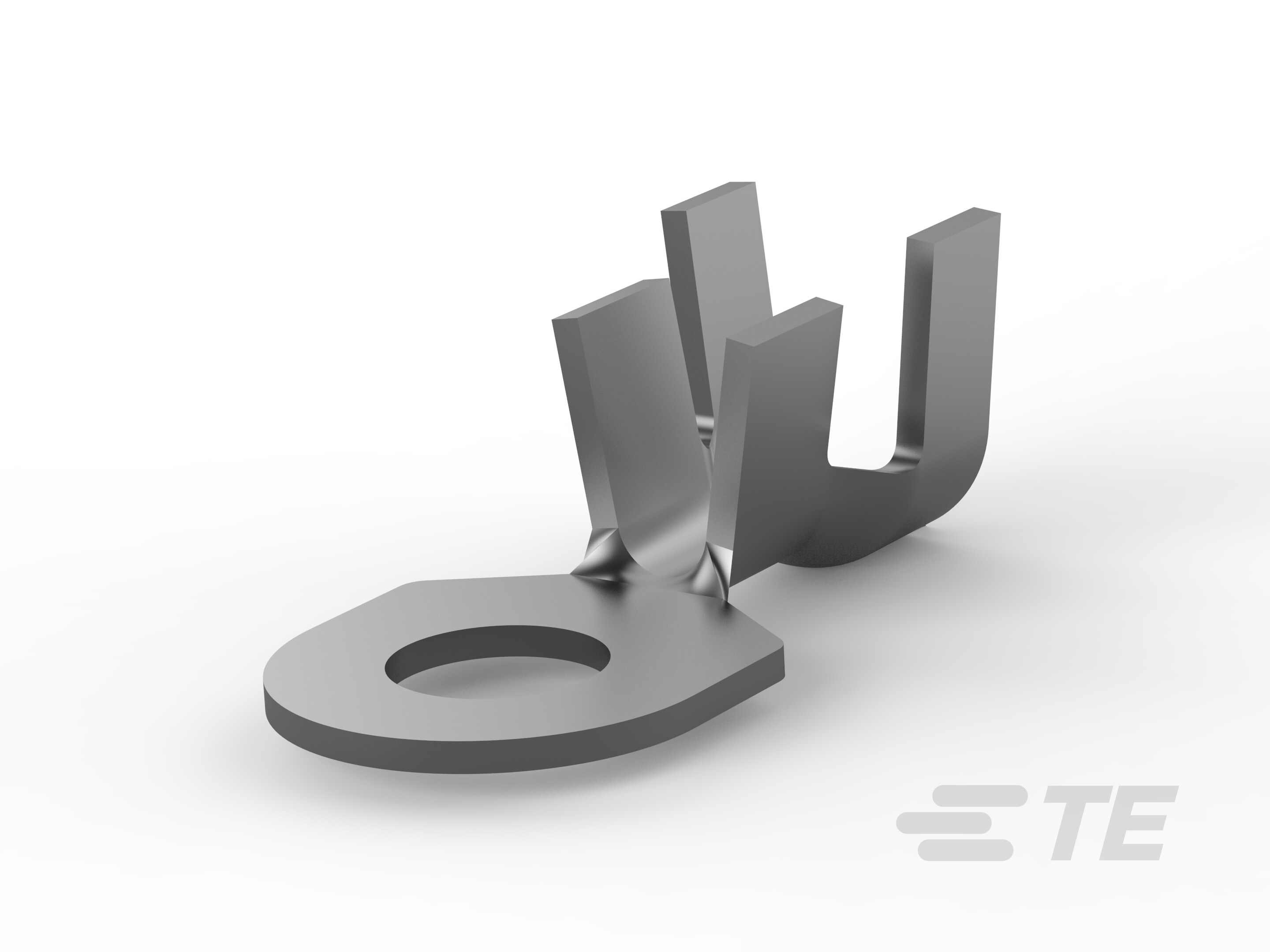

Closed Ring Tongue Terminal, 10 – 6 AWG, M6 Stud Size, 6.73 mm [.26 in] Stud Diameter, Open Barrel, Straight, Tin, Uninsulated

RING IS 10-8 1/4 .040TPBR IA-42899-3

42899-3

Closed Ring Tongue Terminal, 10 – 6 AWG, M6 Stud Size, 6.73 mm [.26 in] Stud Diameter, Open Barrel, Straight, Tin, Uninsulated

  • TE 内部编号 42899-3
  • TE 内部产品描述 RING IS 10-8 1/4 .040TPBR IA

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 10 – 6

  • 线径 (mm²): 5 – 15

  • 线径 (CMA): 10382 – 26248

  • 螺钉尺寸 : M6

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : M6

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : D 形

结构特性

  • 孔数 : 1

主体特性

  • 产品重量 (g): 3.234

接触件特性

  • 端子基材 : 黄铜

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

  • 端子底板材料 : 无

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 10 – 6

  • 线径 (mm²): 5 – 15

  • 线径 (CMA): 10382 – 26248

  • 螺钉直径 : 6.73 mm [ .26 in ]

  • 舌厚 : 1.02 mm [ .04 in ]

  • 产品长度 : 28.19 mm [ 1.11 in ]

  • 压线筒内径 (mm): 3.3, 6.85

  • 压线筒内径 (in): .13, .27

  • 兼容的绝缘直径（最大值） : 8 mm [ .315 in ]

  • 兼容的绝缘直径范围 : 5.59 – 8 mm [ .22 – .315 in ]

  • 兼容的绝缘直径（最小值） (in): .22

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : 110 °C [ 230 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 1500

  • 封装方法 : 带/卷
