该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

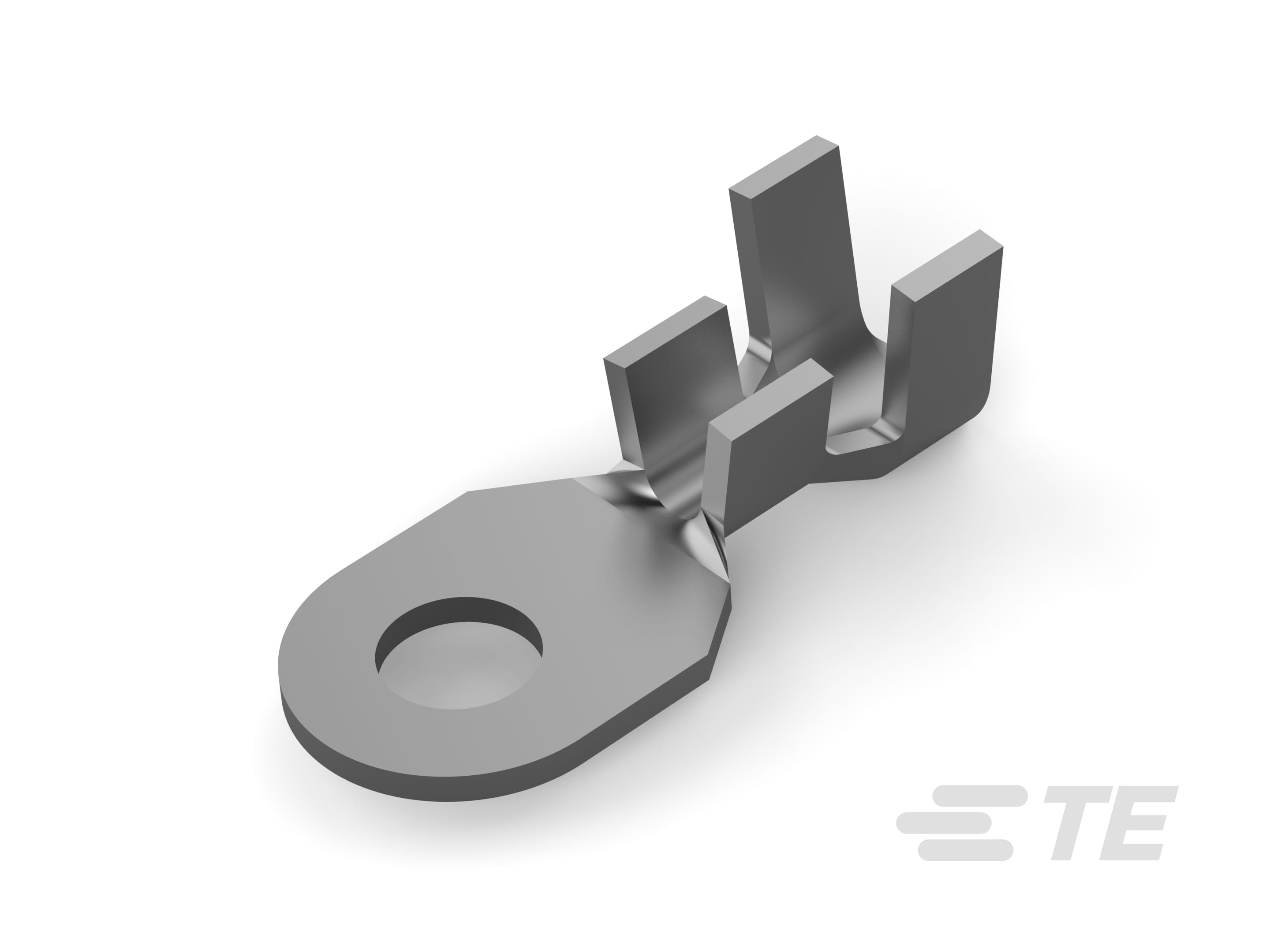

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 10

  • 可密封 :

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : D 形

结构特性

  • 孔数 : 1

主体特性

  • 产品重量 (g): 2.058

接触件特性

  • 端子基材 : 黄铜

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 :

  • 端子底板材料 :

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 14 – 12

  • 线径 (mm²): 2 – 3

  • 线径 (CMA): 4106 – 6529

  • 螺钉直径 : 5 mm [ .19 in ]

  • 舌厚 : 1.02 mm [ .04 in ]

  • 产品长度 : 24.13 mm [ .95 in ]

  • 压线筒内径 (mm): 2.54, 4.82

  • 压线筒内径 (in): .1, .19

  • 兼容的绝缘直径(最大值) : 5.33 mm [ .21 in ]

  • 兼容的绝缘直径范围 : 4.32 – 5.33 mm [ .17 – .21 in ]

  • 兼容的绝缘直径(最小值) (in): .17

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : 110 °C [ 230 °F ]

操作/应用

  • 与电线基础材料兼容 :

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 3000

  • 封装方法 : 带/卷
