特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

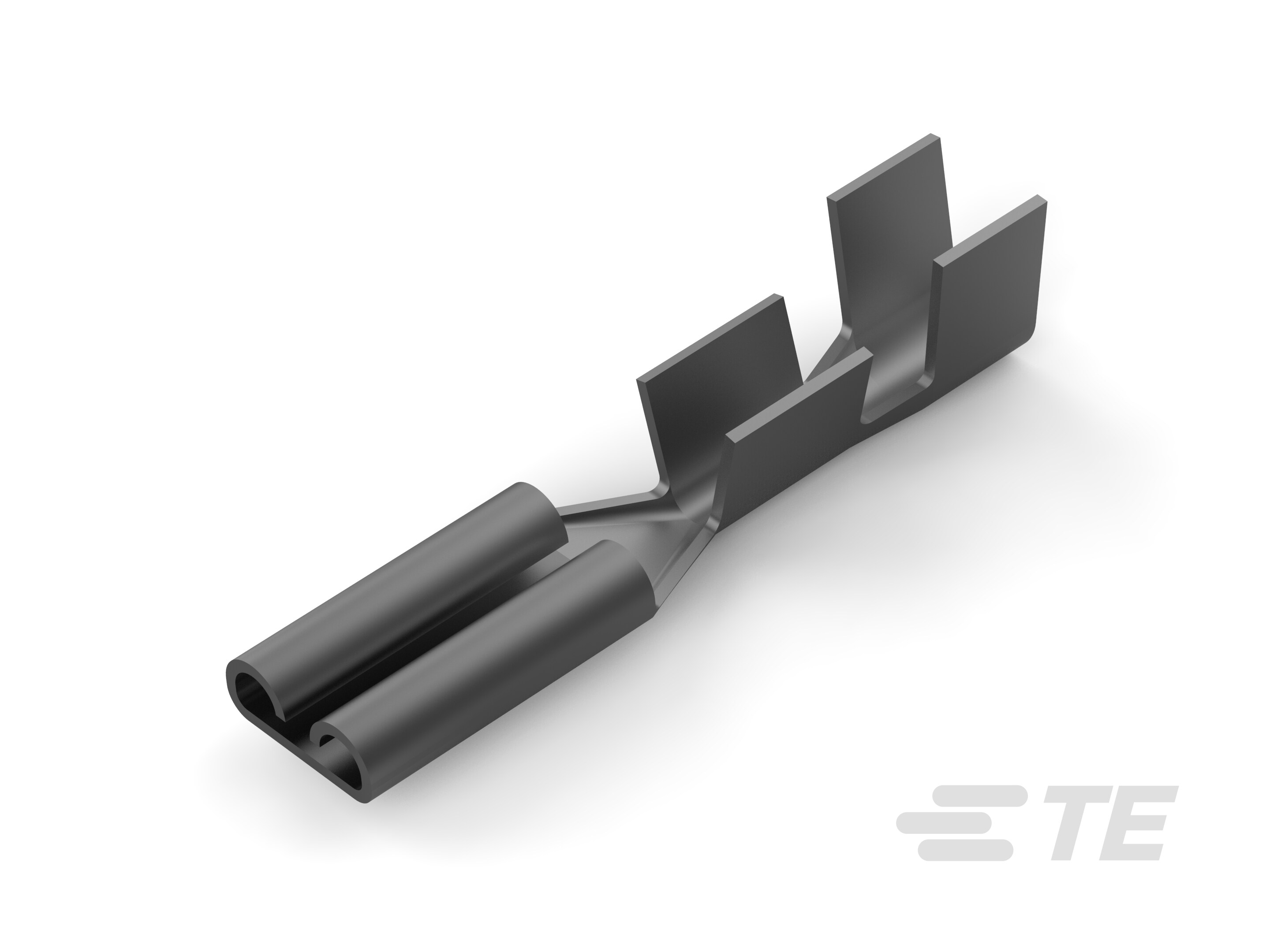

产品类型特性

  • 端接到 : 线缆

  • FASTON :

  • 断开类型 : 快速连接

  • Insulated : No

  • 线缆类型 : 分离式导线

  • 电线停止点 :

  • 线缆组合 : 绞线

结构特性

  • 连接容量 :

主体特性

  • 完全绝缘 :

  • 电镀材料 : 预镀锡, 预镀锡

接触件特性

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 端子方向 : 直式

  • Barrel Type : Open

  • 端子基材 : 黄铜

  • 压接类型 : F 型压接

机械附件

  • 带导线绝缘 : 带有

  • 接合固定类型 : 凹点

尺寸

  • Wire Size (AWG): 22 – 20

  • Wire Size (mm²): .32 – .51

  • 公端宽度 : 2.8 mm [ .11 in ]

  • 公端厚度 : .51 mm [ .02 in ]

  • 接受的电线绝缘直径范围 : 1.52 – 2.54 mm [ .06 – .1 in ]

  • 母端材料厚度 : .25 mm [ .01 in ]

  • 电线绝缘直径(最大值) : 2.54 mm [ .1 in ]

  • 总长 : 16.05 mm [ .632 in ]

行业标准

  • 获得 CSA 认证 :

  • UL 等级 : 已获认证

包装特性

  • 封装方法 :

  • 封装数量 : 15000
