产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

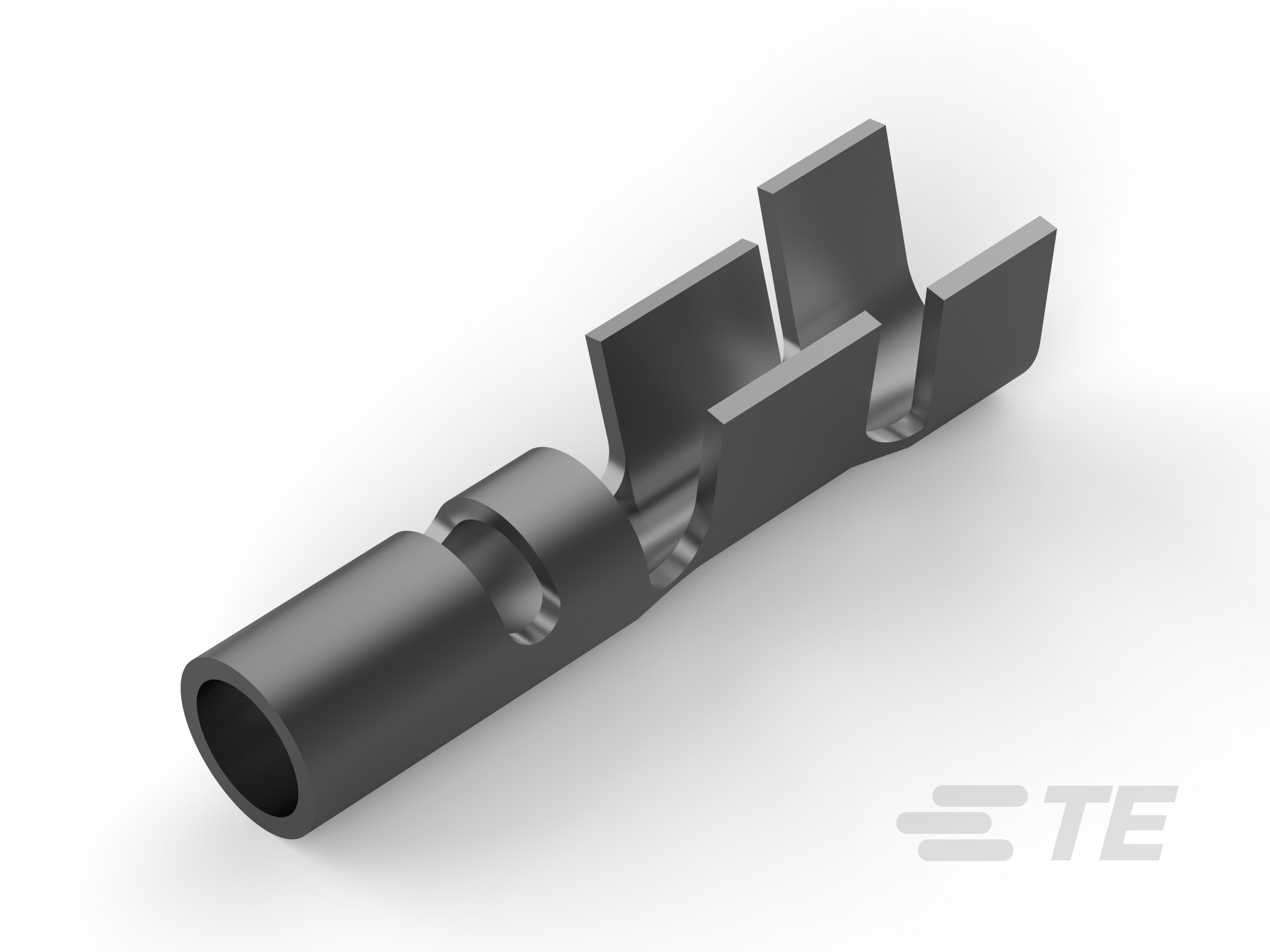

  • 压接导线端子类型 : 母端

  • 接合插针直径 : 2.36 mm [ .093 in ]

  • 压线筒类型 : Open

  • 端子电镀材料 :

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 2.29 – 3.05, 3.05

  • 兼容的绝缘直径范围 (in): .09 – .12, .12

  • 线径 (AWG): 18 – 16

  • 线径 (mm²): .8 – 1.3

  • 线径 (CMA): 1624 – 2582

  • 压线筒内径 (mm): 1.27, 2.54

  • 压线筒内径 (in): .05, .1

  • 端子材料厚度 : .35 mm [ .014 in ]

  • 产品总长度 : 14.22 mm [ .56 in ]

使用环境

  • 绝缘选项 : 非绝缘

包装特性

  • 封装数量 : 10000

  • 封装方法 : Reel
