产品类型特性

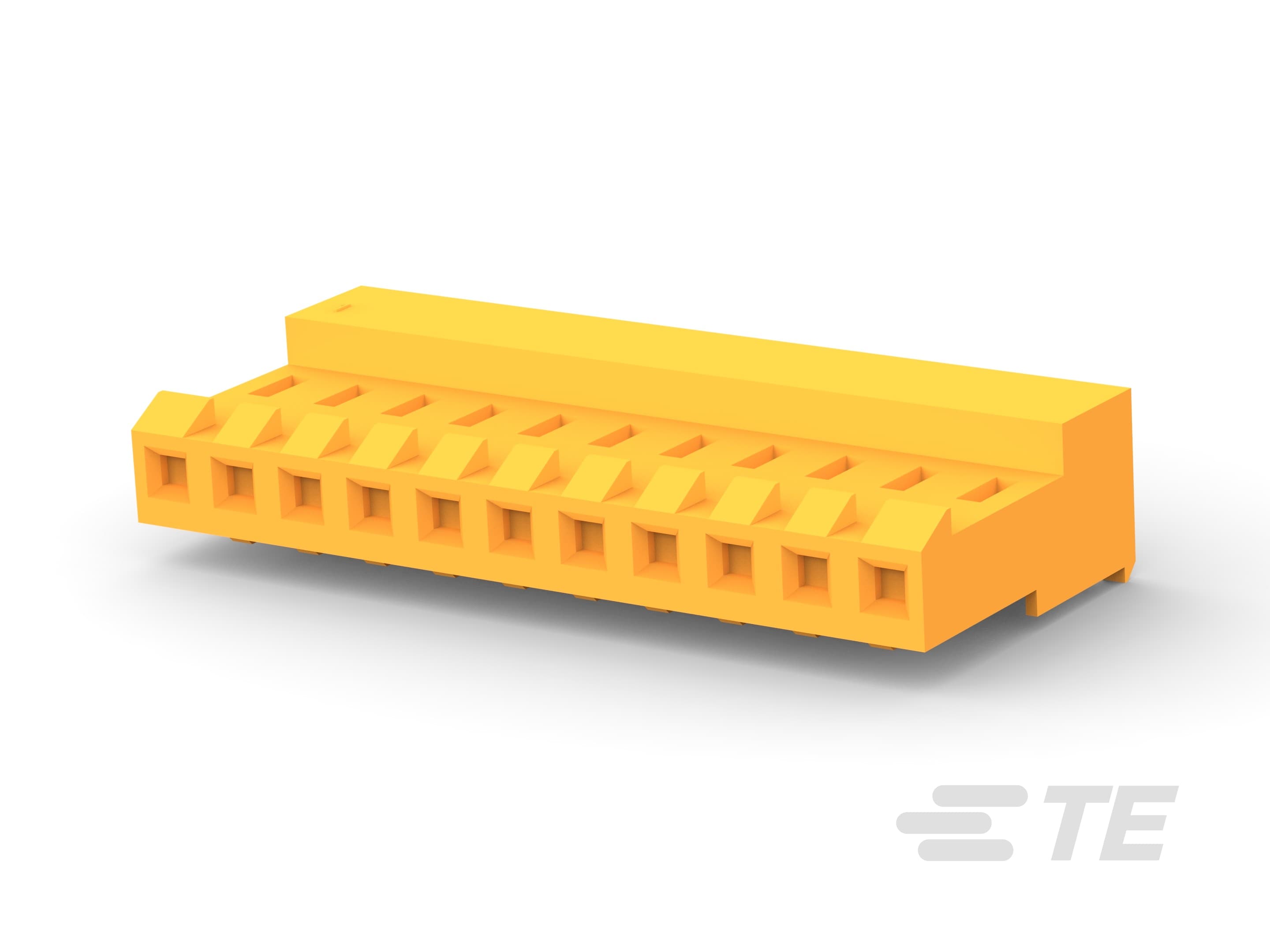

  • 产品类型 : 连接器组件

  • 壳体类型 : 母端, 母端

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板, 电线和电缆

  • 端子类型 : 插座

结构特性

  • Number of Positions : 11

  • 电源针数量 : 11

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子基材 : 铜合金

  • 端子底板材料 :

  • Contact Current Rating (Max) (A): 7

  • 端子保持力 : 带有

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : 2.03 – 5.08 µm [ 80 – 200 µin ]

  • 端子端接区域电镀厚度 : 2.03 – 5.08 µm [ 80 – 200 µin ]

  • 端子接触部电镀材料表面涂层 : 哑光

  • 底板材料厚度 : 30 µm [ .762 µin ]

  • 端子布局 : 直插式

端接特性

  • 线缆尺寸 (AWG): 18

  • 线缆尺寸 (mm²): .8 – .9

  • 线缆端接方法 : 刺破式压接 (IDC)

  • 电线类型 : 绞线

  • 线缆类型 : 分离式导线

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 端子保持力类型 : 锁定枪

  • 连接器安装类型 : 电缆安装

  • 应力消除 : 带有

  • 接合对准 : 不带

  • 接合固定类型 : 锁销滑道

  • 接合固定 : 带有

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • UL 防火等级 : UL 94V-2

  • 壳体颜色 : 橙色

  • 外壳材料 : 尼龙

  • 导线/电缆安装类型 : 闭端

  • 出线角度 : 90°

  • 壳体种类 : 标准外形

尺寸

  • 长度 : 43.59 mm [ 1.716 in ]

  • 高度 : 9.02 mm [ .355 in ]

  • 导线绝缘直径范围 : 2.41 mm [ .095 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

  • 密封状态 : 不密封

操作/应用

  • Circuit Application : Power

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • CSA 等级 : 已认证

  • CSA 文件号 : LR7189

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

包装特性

  • 封装方法 : 袋/盒

  • 封装数量 : 250

其他

  • 适用于 : MTA .156 公端
