产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

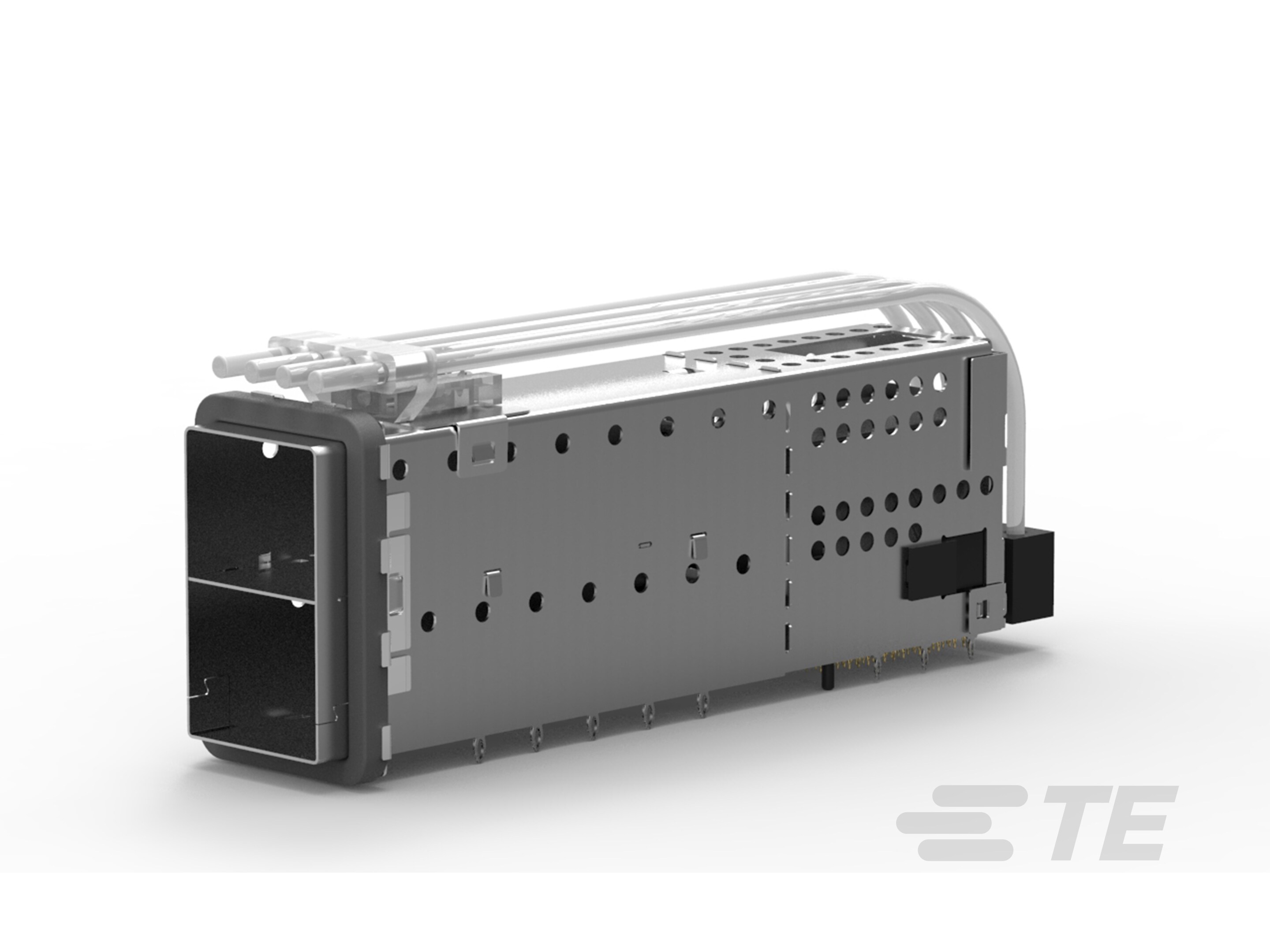

  • 外形尺寸 : microQSFP

  • 产品类型 : 带集成连接器的壳体组件

  • 笼子类型 : 堆叠

  • Connector System : 缆到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口矩阵配置 : 2 x 1

  • 每端口的光管数 : 2

  • Number of Positions : 76

电气特征

  • 数据速率(最大值) (Gb/s): 56

接触件特性

  • 端子接触部位电镀厚度 : .76 µm [ 30 µin ]

  • 端子接触部电镀材料 :

端接特性

  • PCB 板端接方法 : 通孔 - 免焊连接

  • 边框安装方式 : 穿通边框

  • 尾部长度 : 2.05 mm [ .08 in ]

  • PCB 厚度(建议) : 1.45 mm [ .057 in ]

机械附件

  • PCB 安装方式 : 双面(前部对前部)

壳体特性

  • 笼子材料 : 不锈钢

  • Centerline (Pitch) : .6 mm [ .023 in ]

使用环境

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装方法 : 盒和托盘

其他

  • 包括的光管 :

  • EMI 遏制特性类型 : 弹性密封圈

产品合规性
