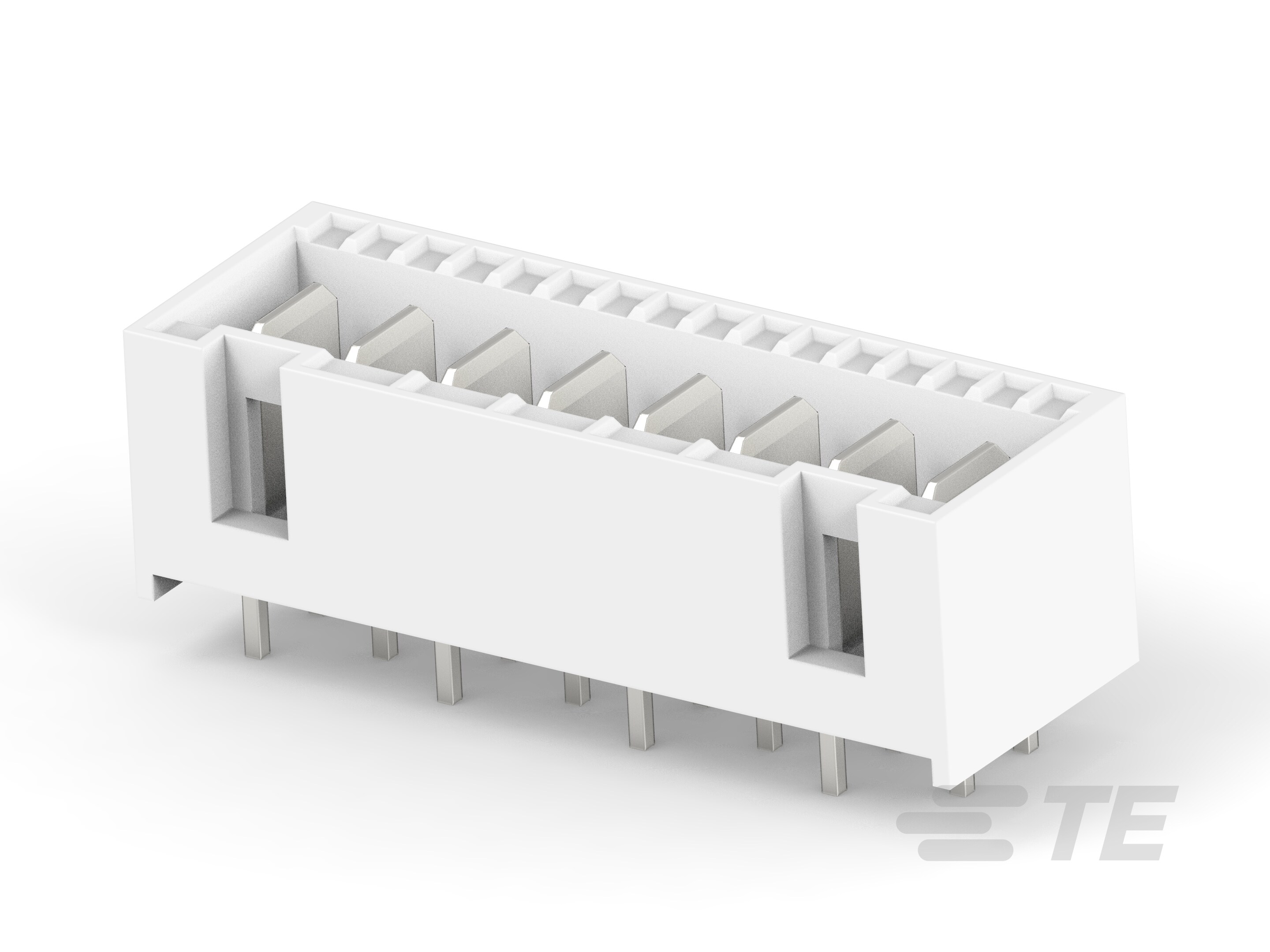

产品类型特性

  • Connector Assembly Type : PCB Mount Header

  • Connector System : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 行间距 : 5 mm [ .197 in ]

  • 产品类型 : 连接器, 连接器组件

  • 连接器类型 : 连接器组件

结构特性

  • PCB 安装方向 : 垂直

  • Number of Positions : 8

  • 行数 : 1

  • Backwall/Post Interruptions : Without

  • 预装 :

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子基材 : 铜合金

  • 端子形状 : 正方形

  • 端子接触部电镀材料 :

  • 端子类型 : 公端

  • 端子种类 : 直式

  • PCB 端子端接区域电镀厚度 : 2 µm [ 78.74 µin ]

  • 端子布局 : 直插式

  • 端子传导(典型值) : 信号(数据)

  • PCB 端子端接区域电镀材料 :

机械附件

  • PCB 安装方式 : 通孔

  • PCB 安装对准 : 带有

  • 接合固定 : 带有

  • PCB 安装固定 : 不带

  • PCB 安装对准类型 : 极化钉

  • 接合对准 : 带有

  • 接合区域接口尺寸 : .248 x .031 in, .250 x .032 in, 6.3 x .8 mm, 6.35 x .81 mm

  • 接合固定类型 : 锁闩

  • 接合对准类型 : 极化, 键控

  • 端子定位力 : 不带

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : 尼龙

尺寸

  • 高度 (mm): 12.8

  • 高度 (in): .5, .503

  • 尾部长度 : 3.5 mm [ .138 in ]

  • PCB 厚度(建议) : 1.5 mm [ .06 in ]

  • 长度 : 42.3 mm [ 1.67 in ]

  • 接合柱长度 : 8.5 mm [ .33 in ]

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • 适用于 : 连接器/电缆组件

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 45
